QM-X4

Настольный станок для обработки кромок очковых линз, в том числе сложных контуров: shelving, фрезерование, сверление, сухая обработка.

Цена по запросу

Запросить КП
Консультация по модели+7 343 351-08-07zakaz@sales-cncoptics.ru

Разделы: Обработка кромок линз, Производство очковых линз

Назначение

QM-X4 расширяет возможности собственного участка финишной обработки линз: сложные формы, shelving, фрезерование и сверление. Станок настольный, работает со всеми органическими материалами (CR-39, Hi-Index, поликарбонат, Trivex); обработка сухая, без охлаждающих жидкостей.

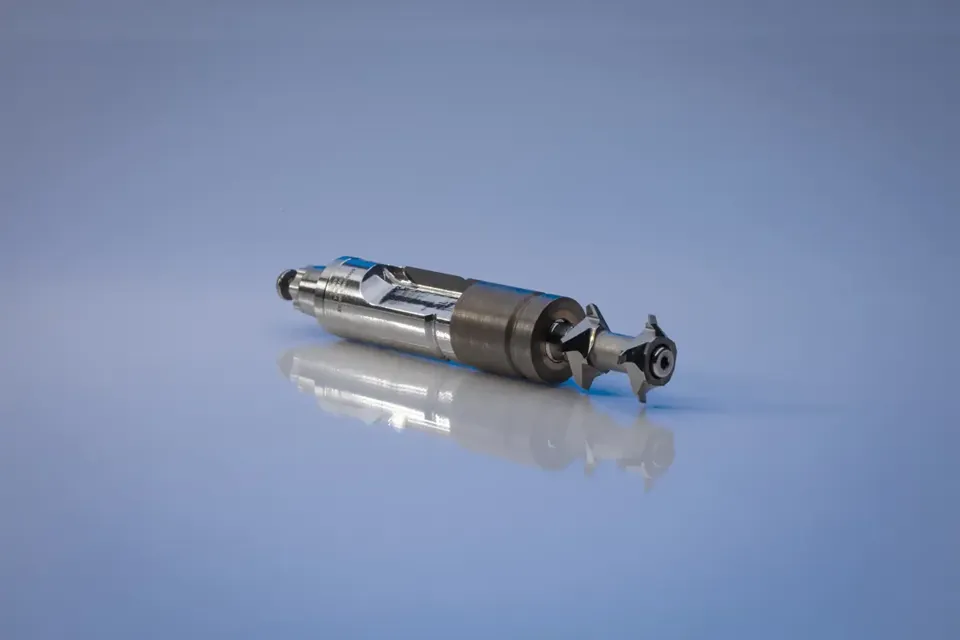

  • Фиксированная двойная алмазная пара: не нужно часто менять лезвия.
  • Высокий глянец кромки на полированных линзах.

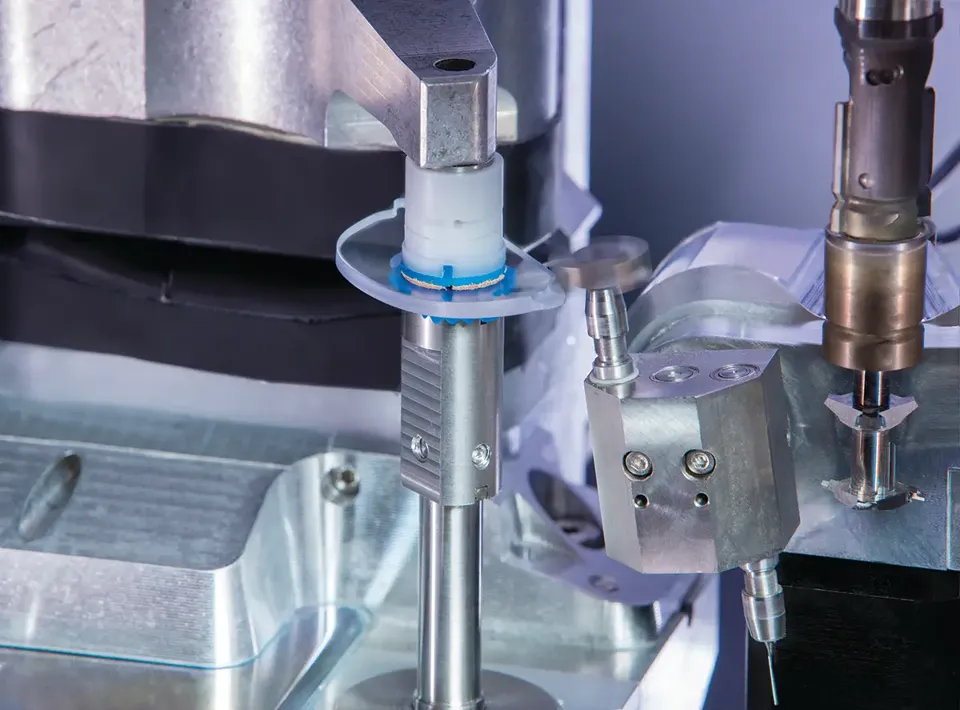

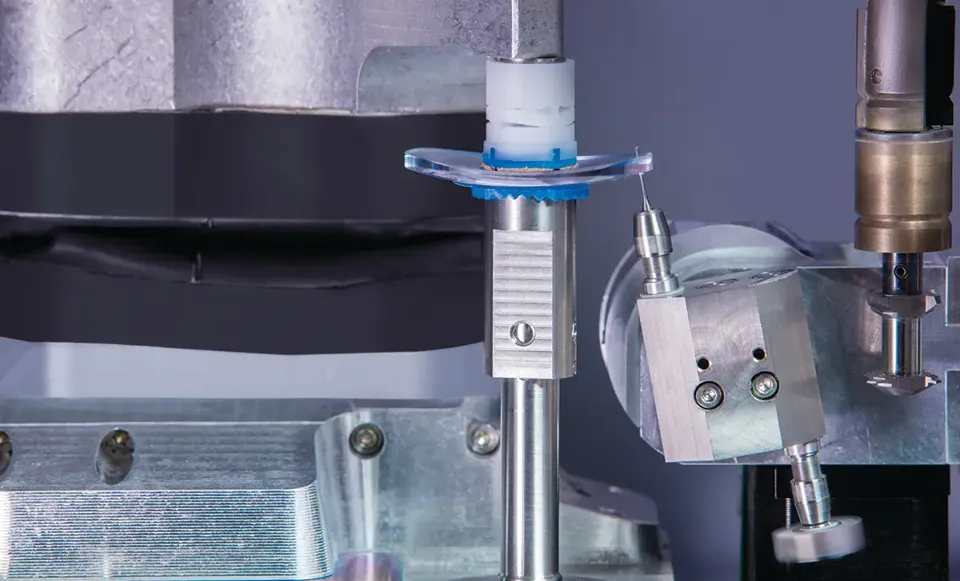

  • Переработанная 4-я ось для сверления, фрезерования и shelving; магнитные датчики блокировки.
  • Диаметр линзы до 85 мм (эффективный), передняя базовая кривизна до 10 дптр.
  • Опции: shelving на разной глубине, сверление под переменным углом, ПО редактора оправ.

При запросе уточните типы оправ, минимальный размер B (при стандартном зажиме: 21 мм для безободковых, 23 мм с фаской) и нужные опции.

Технические характеристики

Технические характеристики: QM-X4
Габариты (Ш×Г×В)521 × 559 × 821 мм
Диапазон кривизныпередняя базовая кривизна до 10 дптр
Диапазон обработки (диаметр)диаметр линзы до 85 мм (эффективный)
Инструмент/лезвияфиксированная двойная алмазная пара, не требует частой замены лезвий
Интеграциясовместима с VCA/DCS; автономная работа
Интерфейссенсорный экран
Масса81,66 кг180 фунтов
Материал линзвсе органические материалы: CR-39, Hi-Index, поликарбонат, Trivex
Мин. размер B21 мм для безободковой оправы, 23 мм с фаскойстандартный зажим

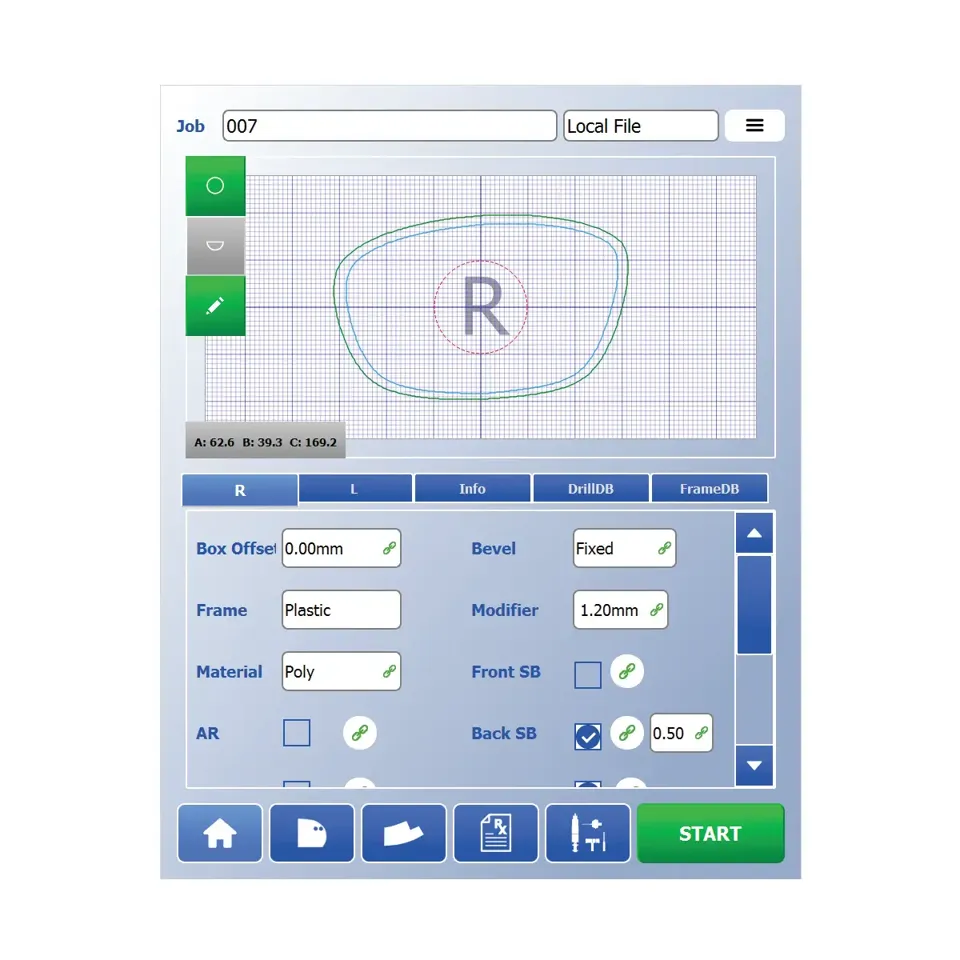

Опцииshelving на разной глубине и на участках вокруг линзы; сверление под переменным углом; ПО редактора оправ (редактирование файлов трассировки, создание новых форм); шкаф 32 × 28,8 × 34,3 дюйма
Особенностикомпактные размеры; низкий момент резания снижает риск проскальзывания линзы; все компоненты доступны для обслуживания
Полировкавысокий глянец (high luster) на полированных линзах
Процесссухая обработка
Удалённая диагностикасистема удалённой диагностики для технической поддержки и обновления ПО
Электропитание100–240 В, 50–60 Гц, 1 фаза, 350 Вт

По данным производителя. Конфигурацию уточняйте при запросе.
