HS-200
Мобильная система автоматической загрузки оптических заготовок Ø 15–80 мм для шлифовальных, центрировочных и полировальных станков Satisloh.
Цена по запросу
Назначение

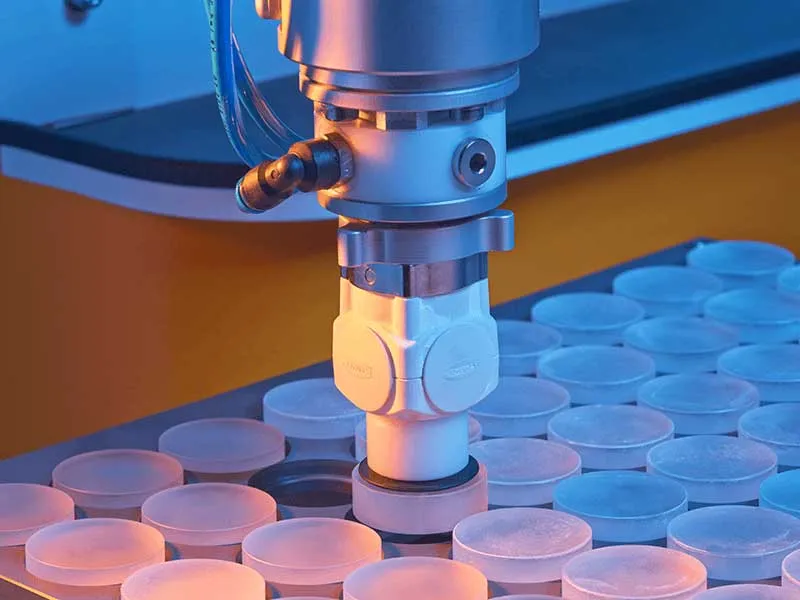

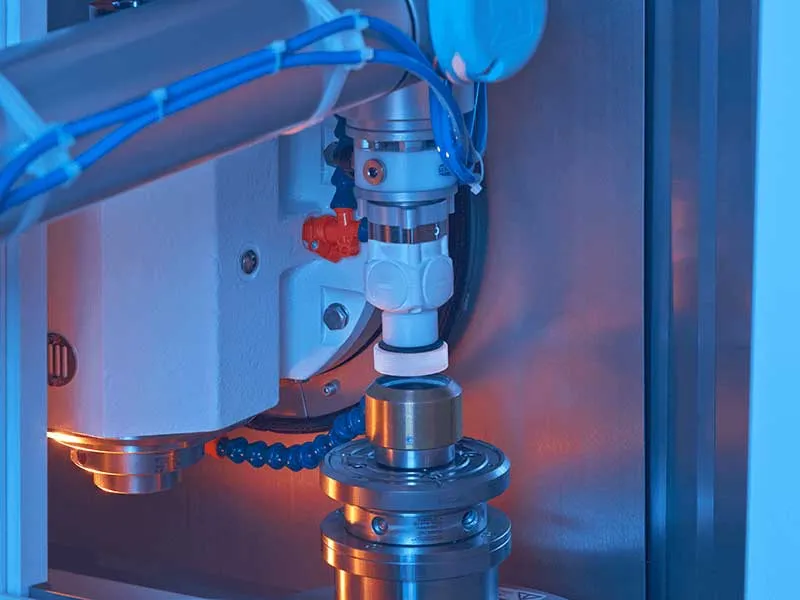

HS-200 — гибкая мобильная система автоматизации для производства оптики. Она загружает заготовки диаметром 15–80 мм и толщиной до 50 мм; по данным производителя, при двух лотках за один цикл загрузки — до 408 линз диаметром до 18 мм, повторяемость ±0,1 мм.
- Совместимость: станки SPM/SPS-200, SPM/SPS-150, SPM/SPS-50, SPM/SPS-10, PR-150, C-50 и C-300.

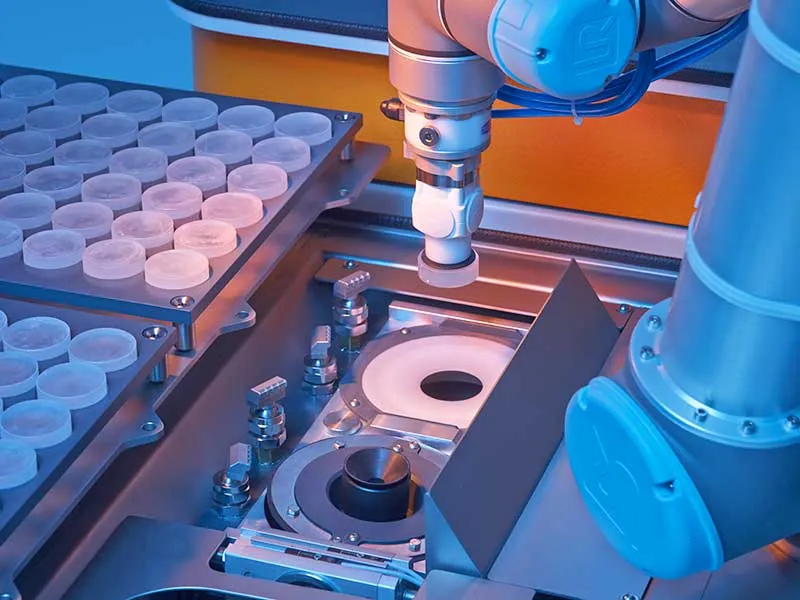

- Два лотка сокращают число перезагрузок; скорость автоматической загрузки не менее 250 мм/с.
- Опции: станция мойки (заготовки толщиной до 25 мм), станция разворота, двойная вакуумная присоска.
- Мобильная конструкция; система быстрой стыковки (docking) сокращает время установки, при ручной загрузке модуль может оставаться у станка.
При запросе уточните модели станков, диаметры и толщину заготовок, а также нужные опции.
Технические характеристики
| Ёмкость | до 408 линз Ø ≤ 18 мм за цикл загрузки (2 лотка) |
|---|---|
| Вылет | 850 мм |
| Габариты | 1100 × 700 мм (Ш×Г) |
| Диапазон обработки (диаметр) | Ø 15–80 мм, толщина до 50 мм (на станции мойки — до 25 мм) |
| Количество лотков | 2 |
| Обрабатываемые геометрии | сферы, асферы, цилиндры, торы, свободные формы, призмы и другие оптические поверхности |
| Опции | станция мойки (заготовки толщиной до 25 мм), станция разворота, двойная вакуумная присоска, разные присоски и зажимы |
| Повторяемость | ±0,1 мм |
| Скорость подачи | не менее 250 мм/с |
| Совместимость | SPM/SPS-200, SPM/SPS-150, SPM/SPS-50, SPM/SPS-10, PR-150, C-50, C-300 |
По данным производителя. Конфигурацию уточняйте при запросе.
