HS-30
Встроенная система загрузки одиночных, стержневых и склеенных линз диаметром 4–42 мм для станков SPM/SPS-10, SPM/SPS-30 и C-50.
Цена по запросу
Назначение

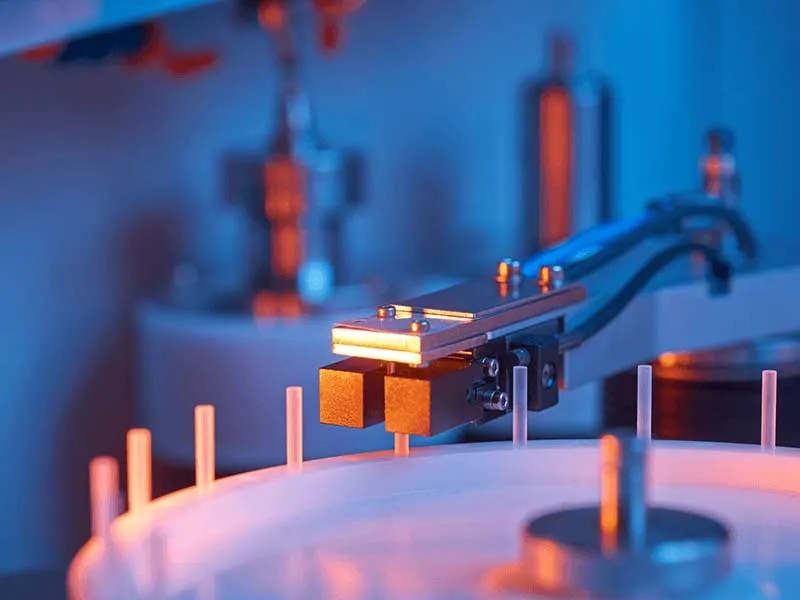

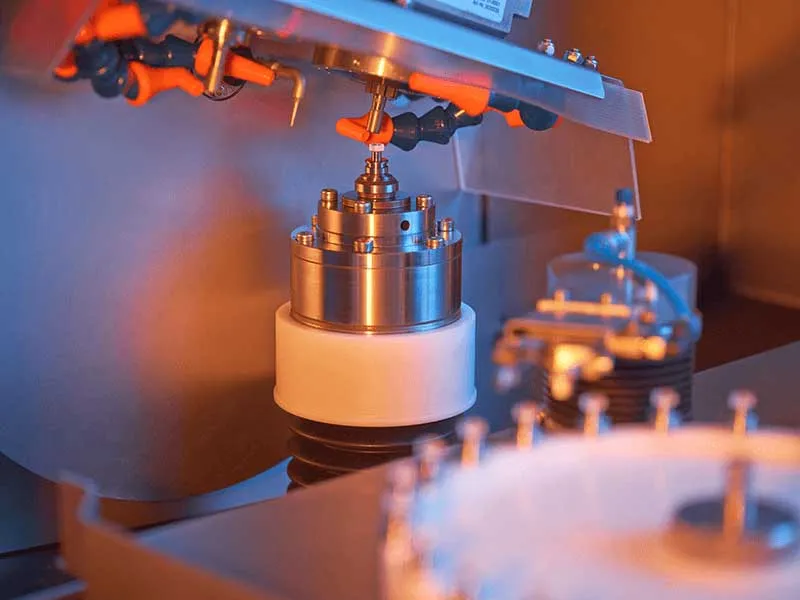

HS-30 — встроенная система загрузки для оборудования Satisloh, предназначенного для обработки микрооптики. Она автоматизирует производственный процесс и сокращает ручные операции за счёт автономной работы станка. Модуль работает с одиночными, стержневыми и склеенными линзами диаметром 4–42 мм; два поворотных стола вмещают до 300 линз за загрузку.
- Интеграция в станки SPM/SPS-10, SPM/SPS-30 и C-50: производительность растёт при той же занимаемой площади.
- Разные магазины и принадлежности (присоски, пальцевые захваты и др.) под разные типы линз.
- Предцентрирование и станция центрирования положения линзы, повторяемость менее 5 мкм.
- Геометрии: сферы, асферы, цилиндры, торы, свободные формы и другие оптические поверхности.
При запросе уточните модели станков, диаметры и тип линз.
Технические характеристики
| Ёмкость | 2 поворотных стола, до 300 линз за загрузку |
|---|---|
| Диапазон обработки (диаметр) | Ø 4–42 мм |
| Интеграция | SPM/SPS-10, SPM/SPS-30, C-50 |
| Исполнение | полностью встроена в станок, занимаемая площадь не увеличивается; габариты зависят от станка |
| Материалы | одиночные, стержневые и склеенные линзы |
| Обрабатываемые геометрии | сферы, асферы, цилиндры, торы, свободные формы и другие оптические поверхности |
| Поворотные столы | 2 шт. |
| Повторяемость | менее 5 мкм (станция центрирования) |
| Предцентрирование | предцентрирование и станция центрирования положения линзы |
По данным производителя. Конфигурацию уточняйте при запросе.
