C-300
Высокоточный семиосевой центрировочный станок для линз и оптических деталей диаметром 10–300 мм, в том числе некруглой формы.
Цена по запросу
Назначение

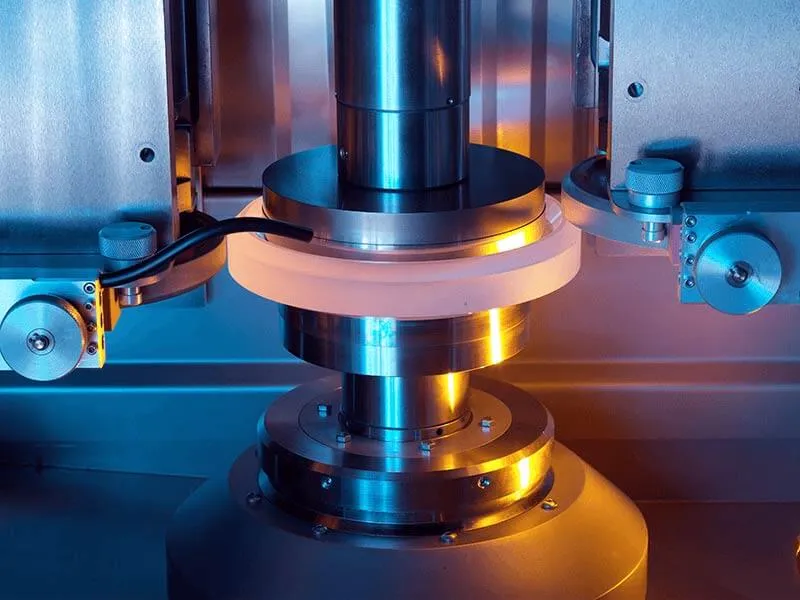

C-300 применяется на операции центрирования в производстве прецизионной оптики: станок обрабатывает кромку и снимает фаски на линзах и оптических деталях диаметром 10–300 мм. Некруглые контуры обрабатываются при опции форм-шейпинга. Станок совмещает силовое шлифование (force grinding), специальное охлаждение и зажим на voice-coil.
- 7 осей; 2 независимо перемещающихся инструментальных шпинделя с прямым приводом и линейные двигатели.
- Силовое шлифование с контролем усилия сокращает время обработки и нагрузку на инструмент.

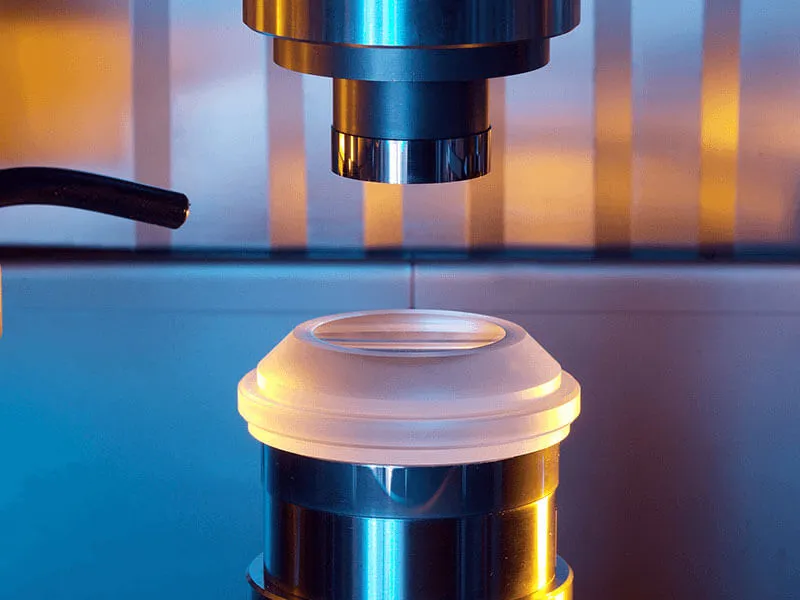

- Зажим заготовки с приводом voice-coil, пневматическая компенсация веса центрировочных колоколов.
- Шпиндель заготовки на воздушной опоре без уплотнений; основание из полимербетона и виброгасящие опоры.
- Лазерное выравнивание — опция, в том числе для отражающей оптики; автоматическая загрузка HS-200 для линз до Ø 80 мм — опция.
- Сенсорный экран, ПО Centro Software, графический режим симуляции.
При запросе уточните диаметр и высоту заготовок и геометрию деталей.
Технические характеристики
| Force grinding | силовое шлифование с контролем усилия |
|---|---|
| Габариты (Ш×Г×В) | 1200 × 1850 × 2300 мм |
| Диапазон обработки (диаметр) | Ø 10–300 мм, высота заготовки 0–90 мм |
| Интерфейс | сенсорный экран, ПО Centro Software, графический режим симуляции |
| Лазерное выравнивание | опция, в том числе для отражающих поверхностей |
| Масса | 3200 кг |
| Основание | полимербетонное основание, виброгасящие опоры станка |
| Охлаждение | специальная технология равномерного охлаждения и промывки инструмента |
| Повторяемость | 0,001 ммповторяемость позиционирования |
| Система крепления | зажим на voice-coil с точным контролем усилия, пневматическая компенсация веса центрировочных колоколов |
| Форм-шейпинг | опция: шлифование некруглых форм (форм-шейпинг) |
| Число осей | 7 |
| Шпиндели | 2 инструментальных шпинделя с прямым приводом, перемещаются независимо; шпиндель заготовки на воздушной опоре |
По данным производителя. Конфигурацию уточняйте при запросе.
