C-50
Центрировочный станок для микро- и среднеразмерной оптики диаметром 1–50 мм с двумя инструментальными шпинделями и ПО Centro.
Цена по запросу
Назначение
C-50 — станок для центрирования микро- и среднеразмерной прецизионной оптики диаметром 1–50 мм; он стал преемником станков LOH WG, LZ 25 и LZ 80. Два инструментальных шпинделя и ПО Centro позволяют обрабатывать малые и большие партии с разной геометрией кромки.
- Высота заготовки 0–25 мм; повторяемость позиционирования 1 мкм.
- ПО Centro с графическим интерфейсом и меню, режим эмуляции.
- Измерение толщины по центру с компенсацией для стабильной ширины фаски.

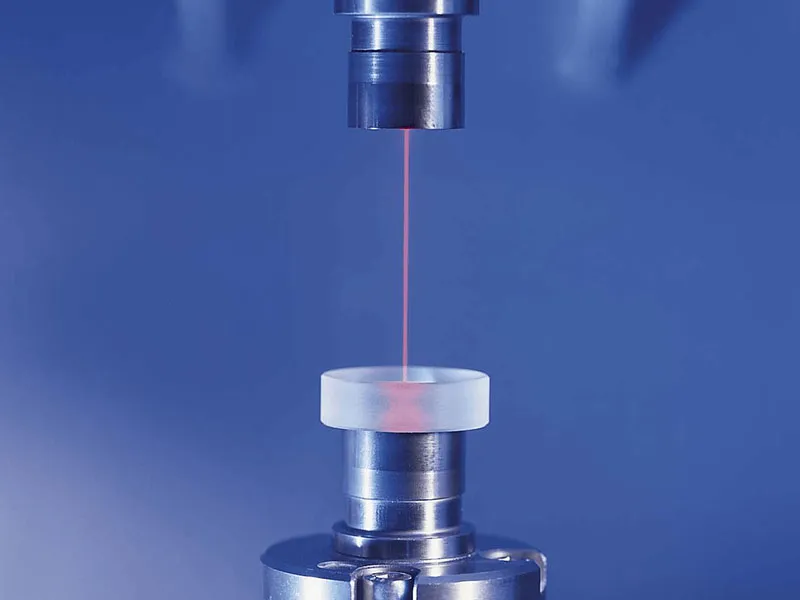

- Опции: встроенная система загрузки HS-30, лазерное измерение клина перед центрированием.

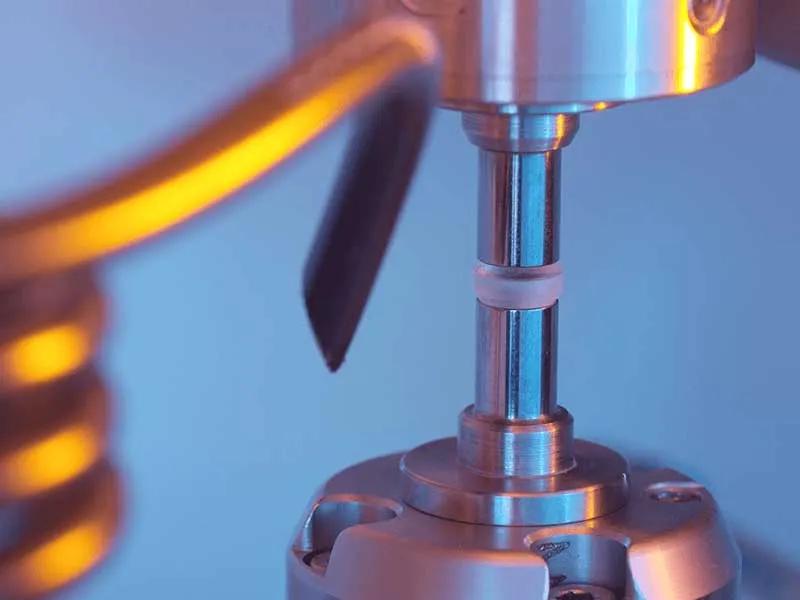

- Варианты зажима: от колокольного до специальных решений; модульная конструкция с возможностью модернизации.
При запросе уточните диаметры и тип линз, а также схему автоматической загрузки.
Технические характеристики
| Габариты (Ш×Г×В) | 850 × 1030 × 1900 мм |
|---|---|
| Диапазон обработки (диаметр) | Ø 1–50 мм, высота заготовки 0–25 мм |
| Интерфейс | ПО Centro для управления станком и эмуляции, графический интерфейс с меню |
| Лазерное выравнивание | опция: лазерное измерение клина перед центрированием |
| Масса | 870 кг970 кг — с системой загрузки |
| Опции | встроенная система загрузки HS-30; автоматическая компенсация толщины по центру; лазерное измерение клина (лазерная система выравнивания); ПО форм-шейпинга для разных форм заготовок; система СОЖ (масло или эмульсия) и чиллер; алмазный инструмент, центрировочные колокола и расходные материалы |
| Повторяемость | 1 мкмповторяемость позиционирования |
| Потребляемая мощность | 3,5 кВА |
| Сжатый воздух | 6 бар |

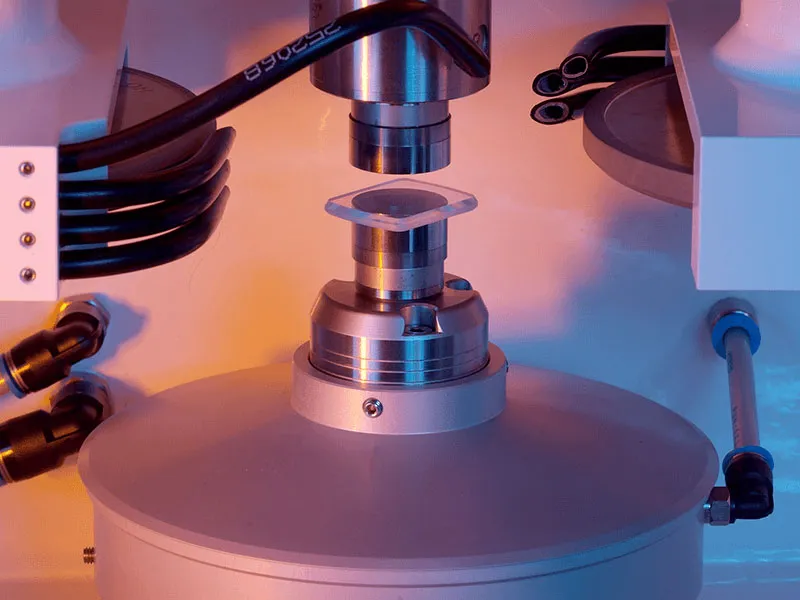

| Система крепления | автоматическое или ручное центрирование с зажимом колоколами, сверхточный цанговый патрон или трёхточечная система зажима для стержневых и склеенных линз |
| Толщина линз | 0–25 мм (высота заготовки) |
| Шпиндели | 2 инструментальных шпинделя |
По данным производителя. Конфигурацию уточняйте при запросе.
