GI-AP
Пятиосевой полировальный центр для доводки сфер, асфер, призм и свободных форм диаметром до 500 мм с технологией ADAPT.
Цена по запросу
Назначение

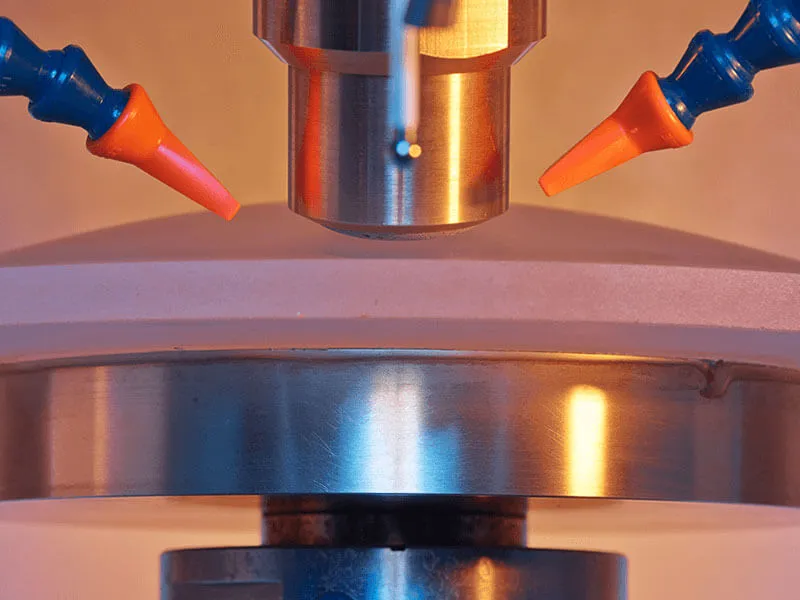

GI-AP — пятиосевая CNC-система полирования для предварительной и финишной полировки оптических деталей диаметром до 500 мм. Обрабатываются сферы, асферы, плоские поверхности, цилиндры, призмы (до 310 мм), купола, стержни и другие сложные формы.
- Технология ADAPT (алгоритм детерминированной коррекции) для точных асферических поверхностей и сокращения числа итераций.
- Встроенный шпиндель правки (dressing) полировального инструмента.
- Шпиндели с прямым приводом; охлаждаемые оси и приводы для стабильной и воспроизводимой точности формы.

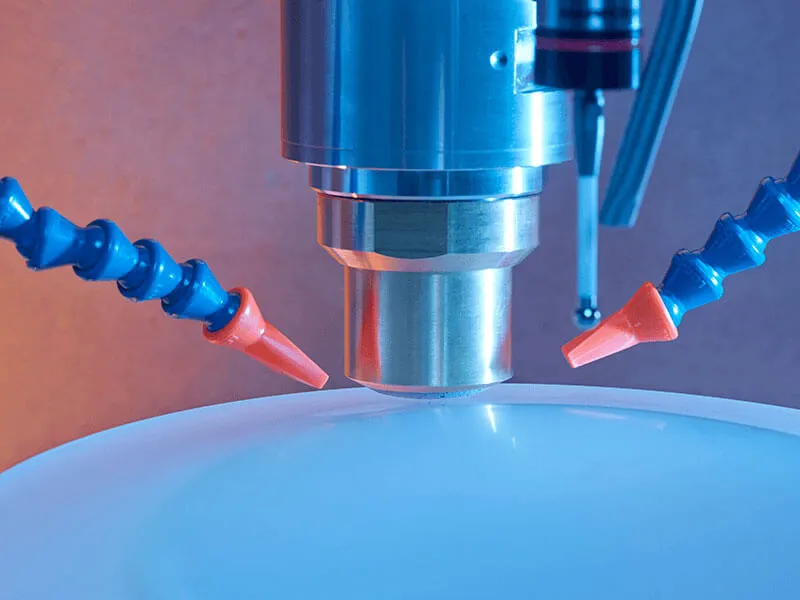

- Измерение толщины по центру встроенным щупом; режим 3D-симуляции.
- Интерфейс BaSyS с меню для настройки и редактирования заданий; встроенный постпроцессор CAMPos для CAD/CAM-приложений.
- Основание из полимербетона с демпфированием вибраций.
Предусмотрены исполнения под требования заказчика. При запросе уточните геометрию и размеры деталей.
Технические характеристики
| Габариты (Ш×Г×В) | 1670 × 2660 × 2530 мм |
|---|---|
| Диапазон обработки (диаметр) | до Ø 500 мм (призмы до 310 мм) |
| Измерение | встроенный измерительный щуп для измерения толщины по центру |
| Интерфейс | интерфейс BaSyS; встроенный постпроцессор CAMPos |
| Масса | 6000 кгприблизительно, зависит от конфигурации |
| Обрабатываемые геометрии | сферы, асферы, плоские оптические детали, цилиндры, призмы, купола, стержни и другие сложные формы |
| Основание | полимербетон, демпфирование вибраций |
| Охлаждение | охлаждаемые оси и приводы |
По данным производителя. Конфигурацию уточняйте при запросе.
