SPS-10
Пятиосевой полировальный станок для финишной обработки микролинз и асферических деталей малого диаметра.
Цена по запросу
Назначение

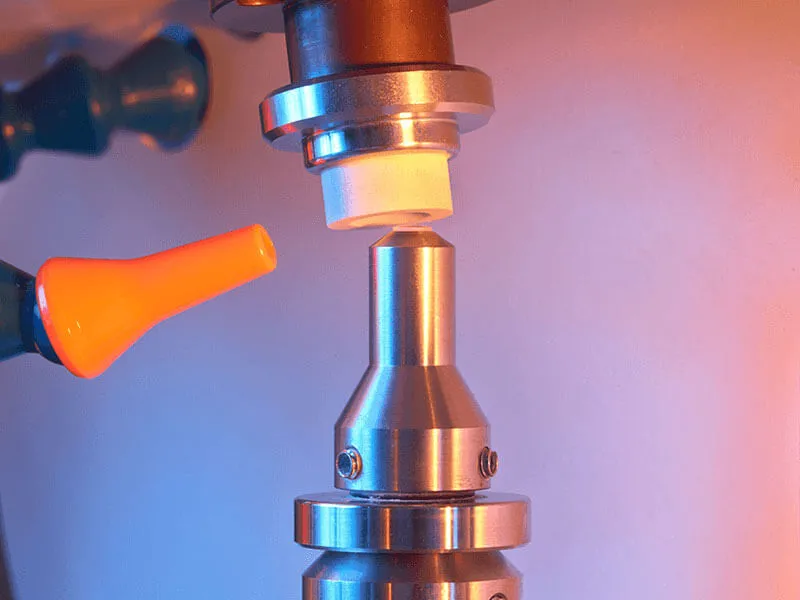

SPS-10 — полировальный станок для микрооптики: сфер и асфер диаметром от менее 1 мм до 10 мм, а также сложных малых линз и нелинейных форм.
- Метод полирования Synchrospeed.
- Шпиндели заготовки, инструмента и правки с прямым приводом и водяным охлаждением; встроенный шпиндель правки инструмента (dressing) и настройка поперечного реза (crosscut adjustment).
- Более высокая точность позиционирования за счёт режима C-оси шпинделя заготовки.
- Система IQS (Integrated Quality control System) автоматически компенсирует износ инструмента.
- Три системы приёма заготовки на выбор; шпиндель на воздушных подшипниках или на шарикоподшипниках.

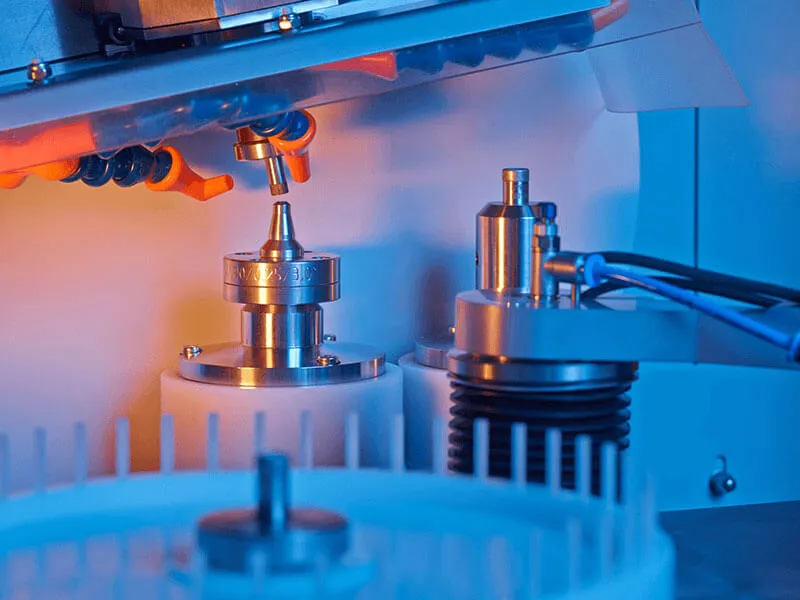

- Опционально автоматизация HS-30 для бережной работы с микролинзами; ReST-интерфейс для интеграции в MES-360; связь с ПО ProACT для предварительного и корректирующего полирования асфер.
При запросе уточните диаметры и геометрию деталей, вариант шпинделя и приёма заготовки, а также потребность в HS-30.
Технические характеристики
| Габариты (Ш×Г×В) | 700 × 1350 × 1950 мм |
|---|---|
| Диаметр инструмента | до 25 мм |
| Диапазон обработки (диаметр) | Ø <1–10 мм (сферы), Ø 7–12 мм (асферы) |
| Инструмент/лезвия | встроенный шпиндель правки инструмента (dressing) |
| Интеграция | HS-30 (опция); MES-360 через ReST-интерфейс; ПО ProACT (полирование асфер) |
| Контроль качества | IQS: автоматическая компенсация износа инструмента |
| Масса | 795 кгбез модуля HS-30 |
| Обрабатываемые геометрии | сферы и асферы |
| Полировка | метод Synchrospeed |
| Приёмные системы | три системы приёма заготовки на выбор: пневматическая (air pressure), вакуумная и цементируемый патрон (cementing chuck), цанговый патрон |
| Сжатый воздух | 6 бар (90 PSI) |
| Скорость шпинделя | шпиндель инструмента и ось C шпинделя заготовки — до 2 700 об/мин; шпиндель правки — до 10 000 об/мин |
| Число осей | 5оси X, Z, B, Y, C |
| Шпиндели | прямой привод, водяное охлаждение (заготовка, инструмент, правка); режим оси C шпинделя заготовки |
| Электропитание | 3 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
