SPP-200
Установка плазменной коррекции формы прецизионной оптики: материал удаляется без механического контакта с деталью.
Цена по запросу
Назначение

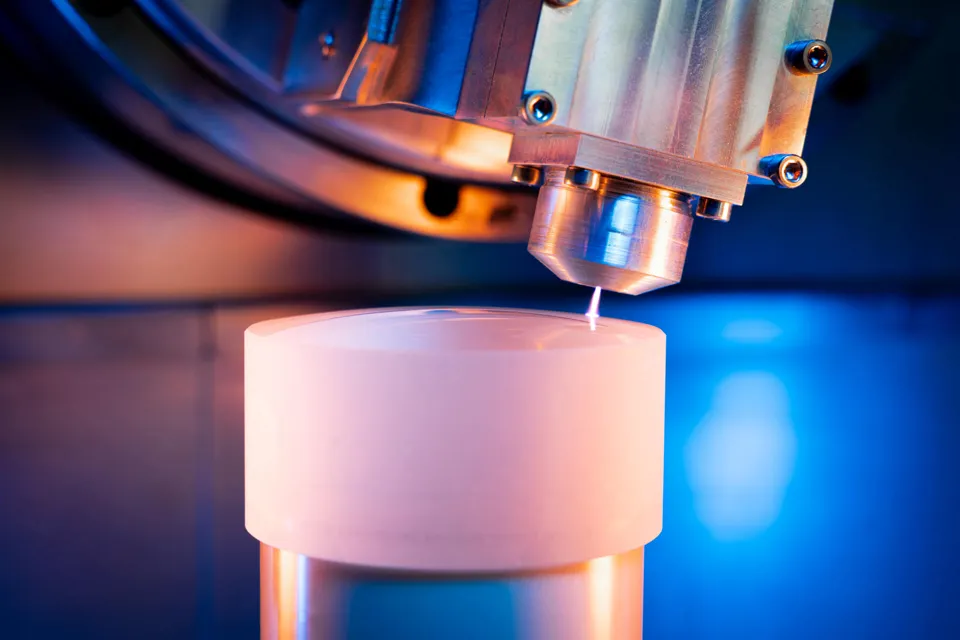

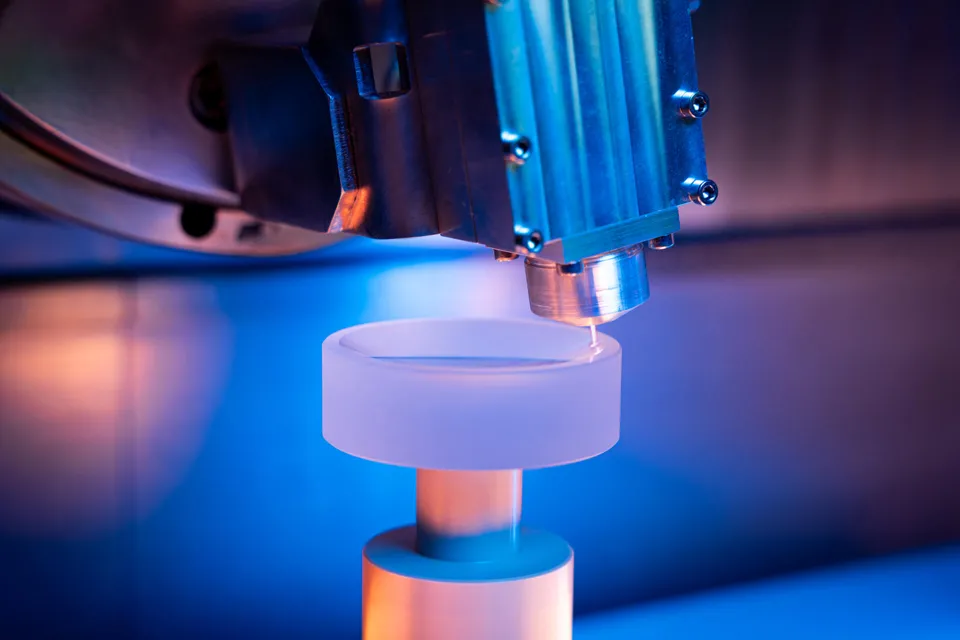

SPP-200 выполняет финишную коррекцию формы прецизионной оптики плазменной струёй при атмосферном давлении. Материал удаляется химически, без механического контакта, поэтому обработка не создаёт механических напряжений, подповерхностных повреждений и микротрещин. Съём управляется временем выдержки над каждым участком. Диаметр деталей 10–300 мм (зависит от геометрии поверхности).
- Финишная коррекция формы после полирования для компонентов, которым нужна высокая точность формы.
- Коррекция среднечастотных ошибок на участках 1–2 мм.
- Чистый сухой процесс без полировальных остатков, с минимумом отходов.
- Программный пакет Satisloh ProACT и интерфейс BaSyS.

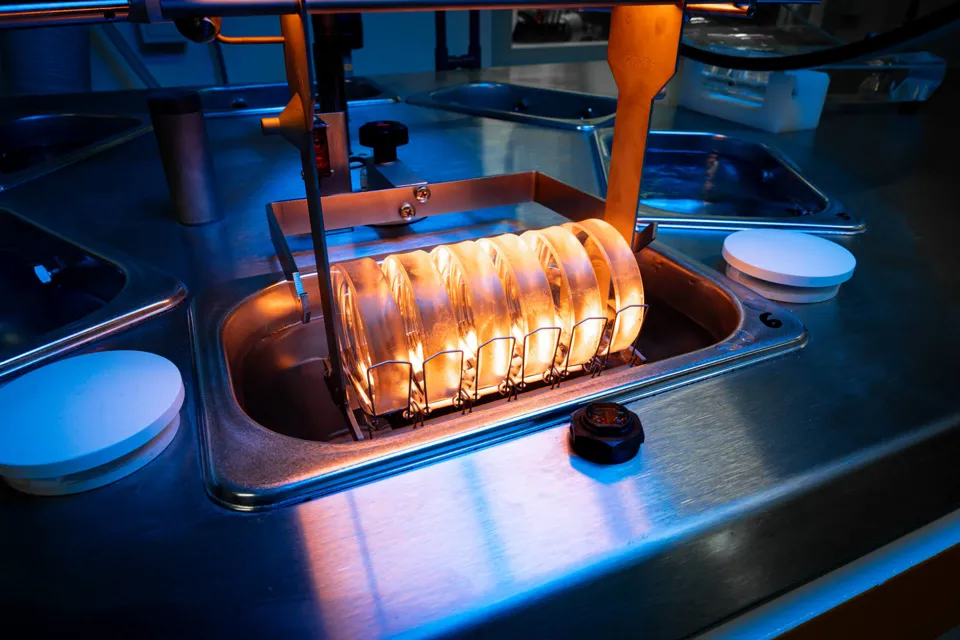

- Бесконтактные измерение и калибровка; ультразвуковая мойка Hydra-sonic дополняет цикл обработки.
При запросе укажите материал и геометрию деталей (сферы, асферы, свободные формы), диаметр и требования к точности формы.
Технические характеристики
| Габариты (Ш×Г×В) | 1200 × 1850 × 1970 мм |
|---|---|
| Диапазон обработки (диаметр) | Ø 10–300 мм (в зависимости от геометрии поверхности) |

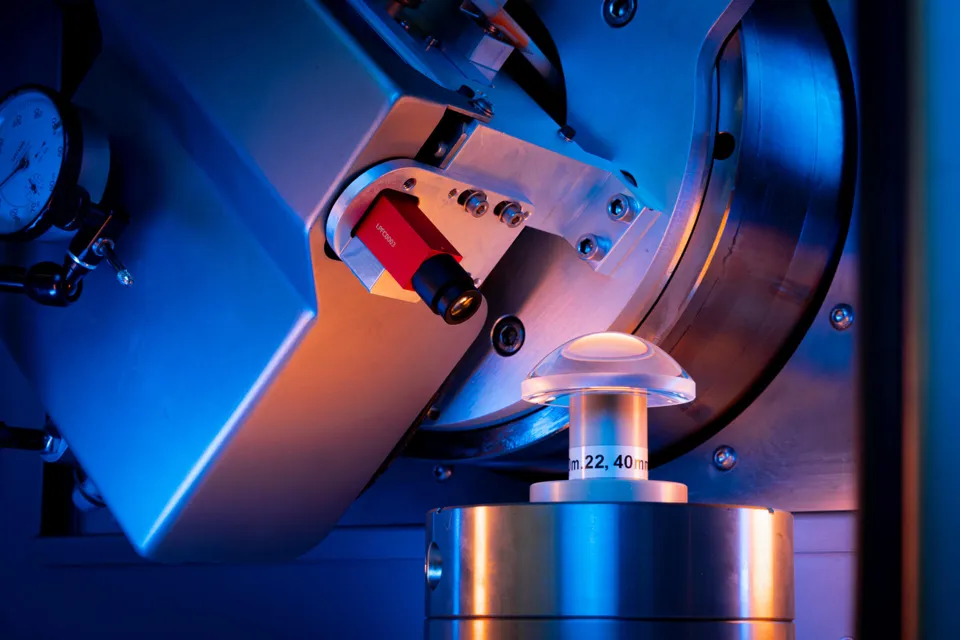

| Измерение и калибровка | бесконтактная камерная калибровка позиции; встроенное бесконтактное измерение толщины по центру |
| Интерфейс | ProACT, интерфейс BaSyS |
| Масса | 3200 кгприблизительно |
| Обрабатываемые геометрии | свободные формы, асферы, цилиндры и классическая оптика |
| Процесс | сухой процесс, съём управляется временем выдержки |
| Сжатый воздух | 6 бар |
| Технология | низкотемпературная плазменная струя при атмосферном давлении, бесконтактное химическое удаление материала |
| Электропитание | 400 В, 50/60 Гц, до 7,5 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
