SPS-200
Полировальный станок для сфер, асфер, цилиндров, тороидов и свободных форм с технологией ADAPT; сферы 5–120 мм, асферы 10–300 мм.
Цена по запросу
Назначение

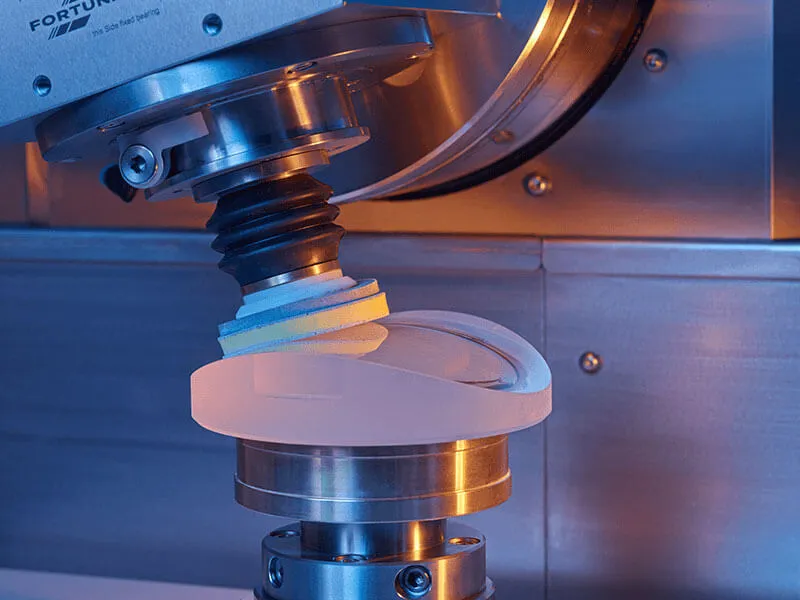

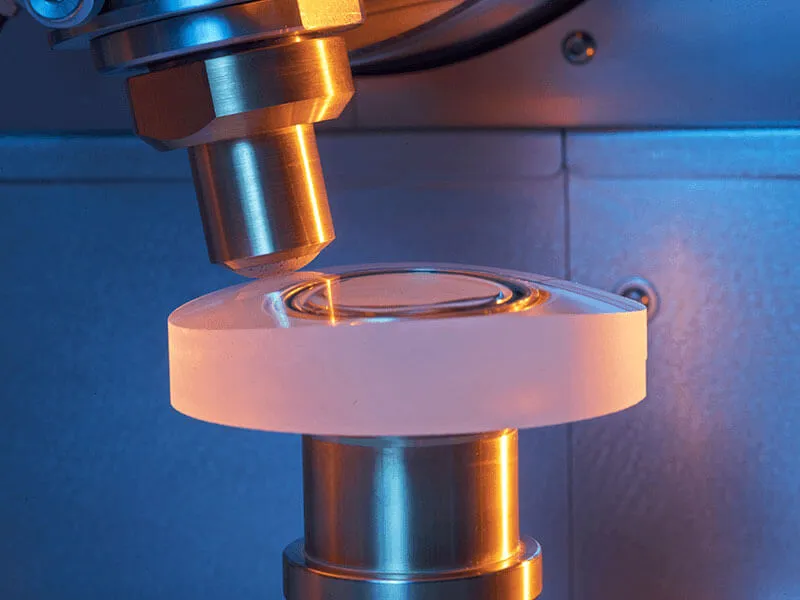

SPS-200 — полировальный станок для сфер, асфер и свободных форм, а также цилиндров, тороидов и других оптических поверхностей. По данным производителя, диаметр сфер — 5–120 мм (до 140 мм с ограничениями), асфер — 10–300 мм.
- ADAPT: адаптивная детерминированная технология предварительного и корректирующего полирования асфер и свободных форм.
- Два режима скорости полирования: Synchrospeed и VarioSpeed.
- Технология двойного шпинделя (dual-spindle) и встроенный шпиндель правки позволяют вести несколько процессов без переоснащения; расширенная ось Y.
- Линейные оси с прямым приводом и водяным охлаждением; 3D-симуляция процесса.
- Система IQS автоматически компенсирует износ инструмента.
- Основание из полимербетона и демпфирующие опоры станка; свободный доступ к узлам для обслуживания.
- Интерфейс Satisloh BaSyS с пошаговым сопровождением настройки.
При запросе уточните геометрию и диаметры деталей, а также нужные режимы полирования.
Технические характеристики
| Габариты (Ш×Г×В) | 1200 × 1850 × 1970 мм |
|---|---|
| Диаметр, асферы | 10–300 мм |
| Диаметр, сферы | 5–120 ммдо 140 мм с ограничениями |
| Диапазон обработки (диаметр) | сферы Ø 5–120 мм (до 140 мм с ограничениями); асферы Ø 10–300 мм |
| Интерфейс | программный интерфейс Satisloh BaSyS с пошаговым сопровождением настройки |
| Контроль качества | IQS (Integrated Quality control System): автоматическая компенсация износа инструмента |
| Масса | 3200 кгприблизительно |
| Обрабатываемые геометрии | сферы, асферы, цилиндры, тороиды, свободные формы и другие оптические поверхности |
| Основание | основание из полимербетона, демпфирующие опоры станка |
| Ось Y | расширенная |
| Привод осей | линейные оси с прямым приводом и водяным охлаждением |
| Режимы полировки | Synchrospeed и VarioSpeed |
| Технология | ADAPT (адаптивная детерминированная технология предварительного и корректирующего полирования) |
| Число осей | 5 |
| Шпиндели | технология двойного шпинделя (dual-spindle) и встроенный шпиндель правки (dressing) |
По данным производителя. Конфигурацию уточняйте при запросе.
