SPS-50
Полировальный станок для сфер и асфер диаметром 5–50 мм: чувствительность для малых линз и усилие для средних; Synchrospeed, ADAPT для асфер.
Цена по запросу
Назначение

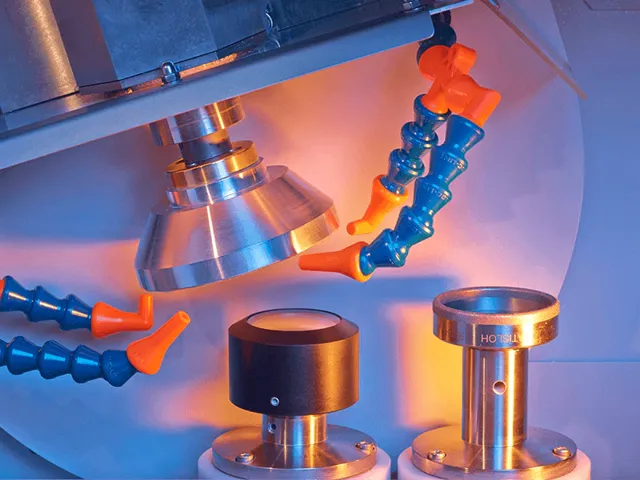

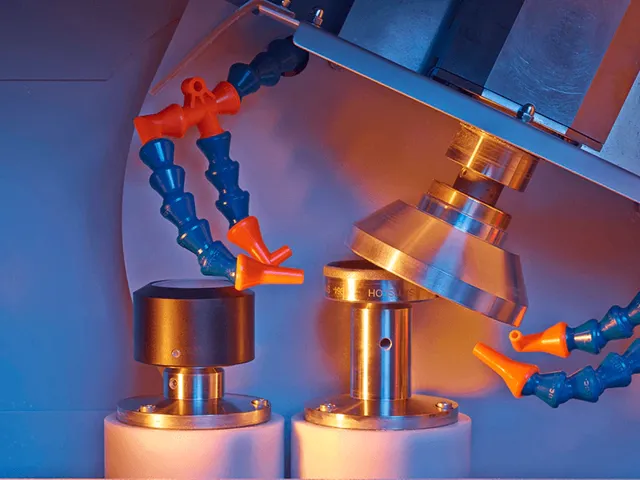

SPS-50 полирует малые и средние оптические детали диаметром от 5 до 50 мм: сферы и асферы (асферы — диаметром 12–50 мм в зависимости от кривой). Станок сочетает чувствительность, нужную для малых линз, и усилие, необходимое для больших диаметров.
- Полирование Synchrospeed; ПО ADAPT для обработки асфер.
- Усиленные шпиндели и отдельный шпиндель правки (dressing); инструмент для правки — до 60 мм.
- Линейные оси с прямым приводом и серводвигатели для повторяемого позиционирования.
- Рабочая камера с покрытием для быстрой очистки; удобное обслуживание; компактная площадь основания.
- Интерфейс Satisloh BaSyS; опционально автоматическая загрузка HS-30 или HS-200.
При запросе уточните геометрию и диаметры линз и объём серий.
Технические характеристики
| Автоматизация | загрузка HS-30 (встроенная) или HS-200 (мобильная) — опция |
|---|---|
| Габариты (Ш×Г×В) | 700 × 1350 × 1950 мм |
| Диаметр инструмента | до 60 мм (инструмент для правки) |
| Диаметр, сферы | 5–50 мм |
| Диапазон обработки (диаметр) | Ø 5–50 мм; асферы Ø 12–50 мм в зависимости от кривой |
| Интерфейс | программный интерфейс Satisloh BaSyS |
| Масса | 895 кгприблизительно; по брошюре 795 кг без HS-30, 895 кг с HS-30 |
| Момент шпинделя | 3 Н·м (шпиндель полировального инструмента) |
| Обрабатываемые геометрии | сферы, асферы |
| Оси | оси X, Z, B, C и вспомогательная ось Y |
| Полировка | Synchrospeed; ADAPT для асфер |
| Привод осей | линейные оси с прямым приводом и серводвигатели |
| Сжатый воздух | 6 бар (90 PSI) |
| Скорость шпинделя | шпиндель инструмента и ось C шпинделя заготовки — до 2 500 об/мин; шпиндель правки — до 10 000 об/мин |
| Шпиндели | усиленные шпиндели и отдельный шпиндель правки (dressing) |
| Электропитание | 3 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
