GI
Пятиосевой шлифовальный станок для сфер, асфер и призматических оптических заготовок диаметром до 500 мм.
Цена по запросу
Назначение

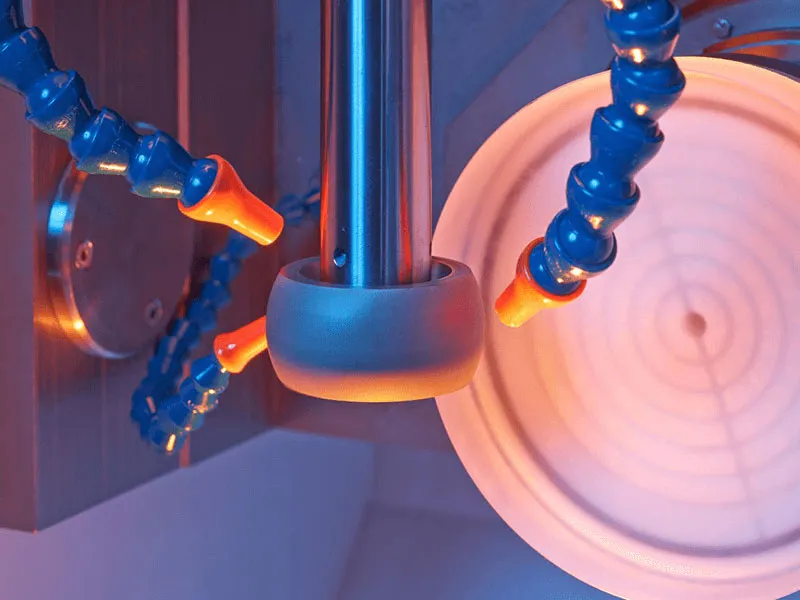

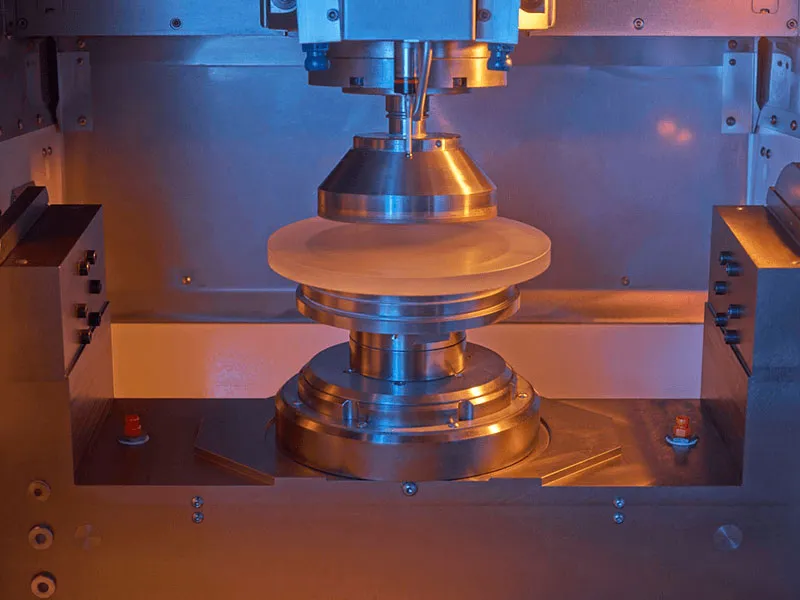

GI — гибкая пятиосевая система обработки для предварительного и тонкого шлифования заготовок диаметром до 500 мм; пределы зависят от типа процесса, сочетания инструмента и заготовки и числа шпинделей. Станок обрабатывает сферы, асферы, плоские поверхности, цилиндры, призмы, купола, стержни и другие сложные формы из твёрдых хрупких материалов. Призмы можно изготавливать единичным или пакетным способом.
- 5 осей с ЧПУ, система управления Bosch Rexroth MTX.

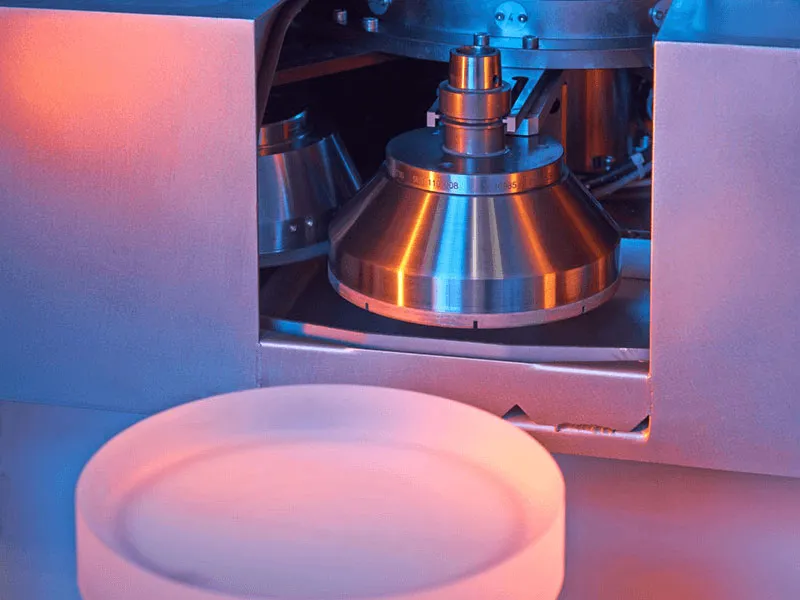

- До двух шпинделей инструмента с прямым приводом; фронтальный магазин на 10 позиций смены инструмента для полностью автоматических многошаговых процессов.
- CAMPos: встроенная постобработка для CAD/CAM; 3D-симуляция процесса.
- Встроенный измерительный щуп для толщины по центру и геометрии заготовки (OMM-touch — опция); IQS — система обеспечения качества при сферической обработке.
- Встроенный процесс правки полировальных инструментов.
- Полимербетонная станина, охлаждаемые оси и приводы; интерфейс BaSyS.
При запросе уточните размеры и геометрию заготовок и нужные опции.
Технические характеристики
| Габариты (Ш×Г×В) | 1670 × 2660 × 2530 мм |
|---|---|
| Диапазон обработки (диаметр) | Ø до 500 мм; пределы зависят от типа процесса, сочетания инструмента и заготовки и числа шпинделей станка |
| Измерение | OMM-touch для толщины по центру и контроля формы (опция) |
| Интерфейс | интерфейс BaSyS для настройки заданий; CAMPos для CAD/CAM-постобработки |
| Контроллер | Bosch Rexroth MTX |
| Контроль качества | IQS: интегрированная система обеспечения качества при сферической обработке |
| Магазин инструментов | фронтальный магазин (tool changer) на 10 позиций смены инструмента |
| Масса | 6500 кгв зависимости от конфигурации |
| Обрабатываемые геометрии | сферы, асферы, плоские поверхности, цилиндры, призмы, купола, стержни и другие сложные формы из твёрдых хрупких материалов |
| Основание | полимербетонная станина: высокая стабильность и низкая вибрация |
| Охлаждение | системы СОЖ и чиллер (опция) |
| Число осей | 5 |
| Шпиндели | до двух шпинделей инструмента с прямым приводом |
По данным производителя. Конфигурацию уточняйте при запросе.
