SPM-150
Шлифовальный станок для сферических поверхностей диаметром 10–150 мм: предварительное и тонкое шлифование, кромка, фаски; опционально асферы вращения.
Цена по запросу
Назначение

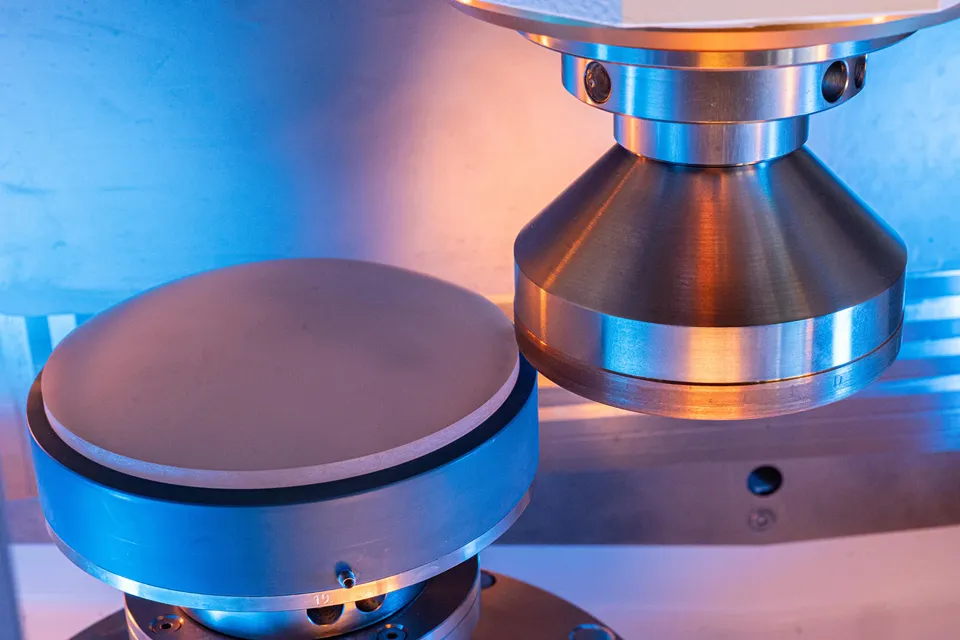

SPM-150 шлифует сферические поверхности диаметром от 10 до 150 мм. Станок подходит для всех шагов обработки сфер: предварительное и тонкое шлифование, шлифование кромки, снятие фасок и уменьшение диаметра.

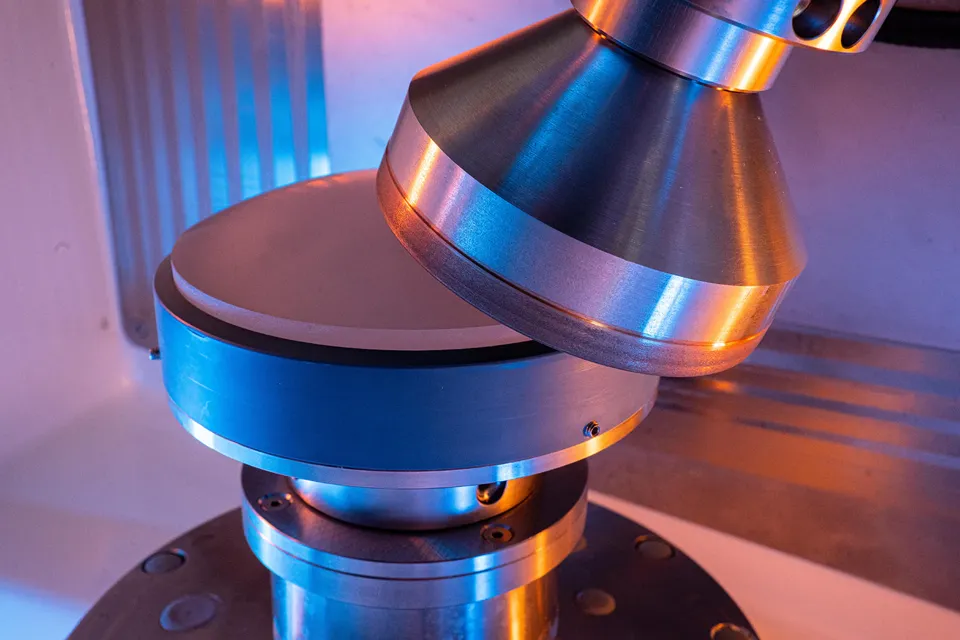

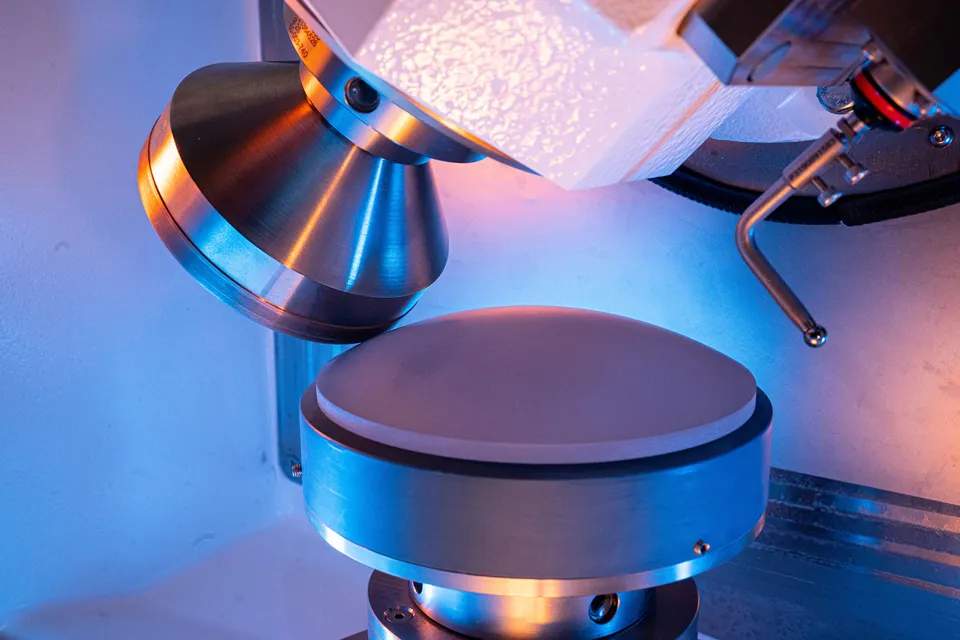

- Шлифование в стандартном и поворотном (swivel) режимах; поворотная головка инструмента 360°.
- Два шпинделя с прямым приводом: низкое подповерхностное повреждение при шлифовании.

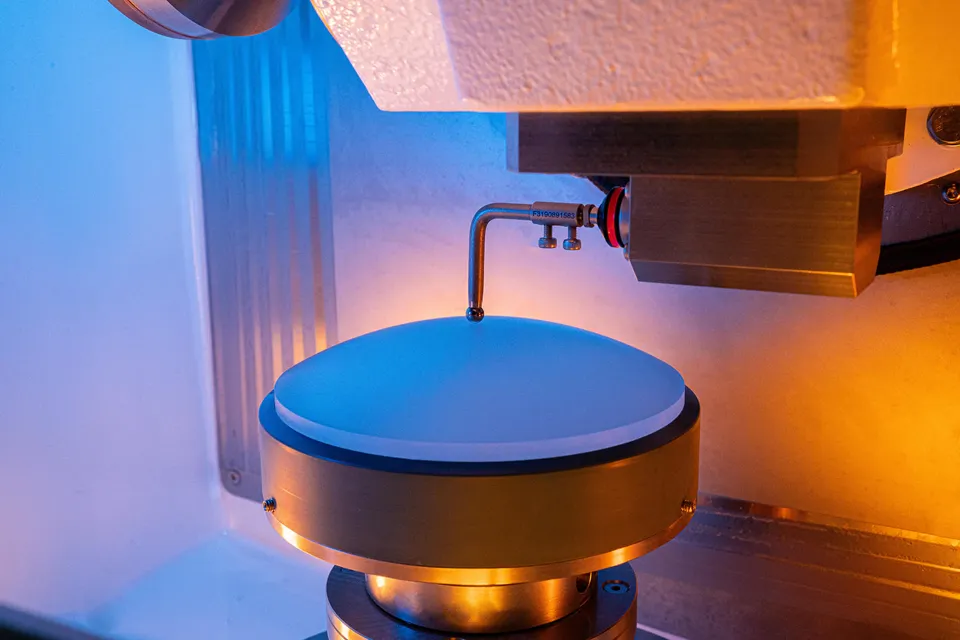

- Опции: интегрированная система измерения толщины по центру; шлифование асфер вращения в режиме чашечного инструмента.
- Улучшенная настройка поперечного реза (патент США US 9,446,494 B2).
- Основание из полимербетона; по данным производителя, вибропоглощение в 12 раз лучше, чем у чугуна.
- Графический интерфейс Satisloh BaSyS; автоматическое открывание двери и удобный доступ к рабочей камере.
При запросе уточните диаметры и геометрию деталей, материалы и объём серий.
Технические характеристики
| Габариты (Ш×Г×В) | 1100 × 1660 × 1930 мм |
|---|---|
| Диаметр инструмента | до 180 мм |
| Диаметр, сферы | 10–150 мм |
| Диапазон обработки (диаметр) | Ø 10–150 мм |
| Измерение | интегрированная система измерения толщины по центру (опция) |
| Интерфейс | графический интерфейс Satisloh BaSyS |
| Кинематика | поворотная головка инструмента 360° (swivel head); шлифование в стандартном и поворотном режимах |
| Масса | 2200 кгв брошюре 2026 г. указано 2220 кг |
| Опции | интегрированная система измерения толщины по центру; шлифование асфер вращения в режиме чашечного инструмента |
| Основание | полимербетонное основание |
| Шпиндели | два шпинделя с прямым приводом (dual spindles) |
| Этапы процесса | предварительное и тонкое шлифование, шлифование кромки, снятие фасок, уменьшение диаметра |
По данным производителя. Конфигурацию уточняйте при запросе.
