SPM-10
Пятиосевой шлифовальный станок для микрооптики: шлифование микросфер и асферических заготовок малого диаметра.
Цена по запросу
Назначение
SPM-10 — шлифовальный станок для микросфер и асфер: сферы диаметром от менее 1 до 10 мм, асферы 7–12 мм; также рассчитан на сложные малые линзы и нелинейные формы.

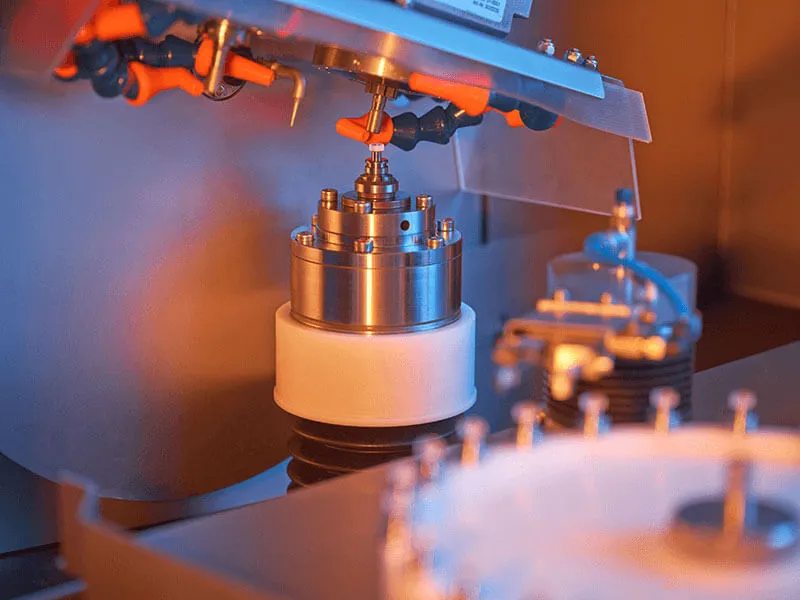

- Шпиндель инструмента до 100 000 об/мин; шпиндель на воздушных подшипниках или на шарикоподшипниках, по выбору.

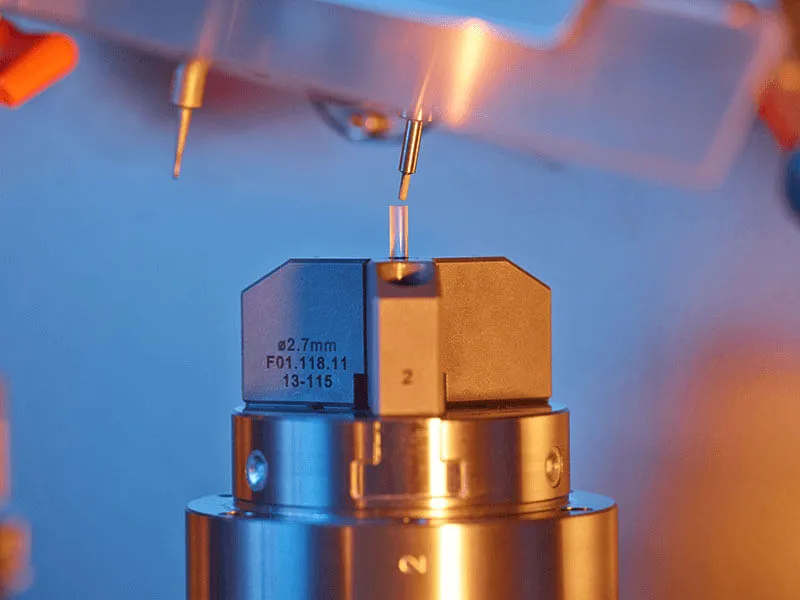

- Три системы приёма заготовки: роторный патрон, вакуумный патрон или цанговый захват.
- Линейный привод с водяным охлаждением; режим C-оси шпинделя заготовки; B-ось с прямым приводом и водяным охлаждением.
- Система IQS автоматически компенсирует износ инструмента.
- Оптимизированный HMI; ReST-интерфейс для интеграции в систему управления производством (MES).

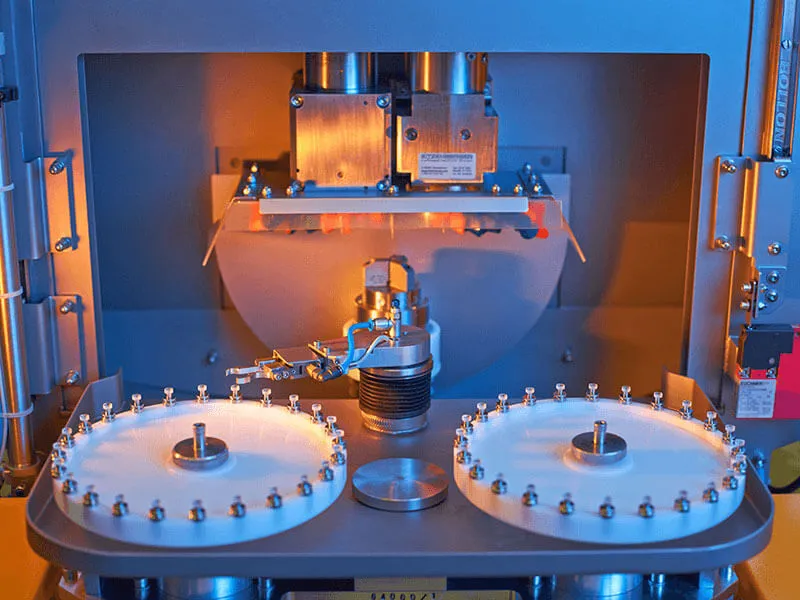

- Опционально автоматизация HS-30 для бережной работы с микролинзами.
При запросе уточните диаметры и геометрию деталей, вариант шпинделя и крепления, а также потребность в модуле HS-30.
Технические характеристики
| Габариты (Ш×Г×В) | 700 × 1300 × 1725 ммпо странице производителя; в брошюре 2021 г. указано 700 × 1350 × 1950 мм |
|---|---|
| Диаметр инструмента | до 30 мм |
| Диаметр, асферы | 7–12 мм |
| Диаметр, сферы | 1–10 ммнижняя граница — менее 1 мм |
| Диапазон обработки (диаметр) | Сферы: <1–10 мм; асферы: 7–12 мм |
| Интеграция | HS-30 (опция); интеграция в MES через ReST-интерфейс |
| Интерфейс | оптимизированный HMI; ReST-интерфейс для интеграции в MES |
| Контроль качества | IQS: автоматическая компенсация износа инструмента |
| Масса | 795 кгбез модуля HS-30 |
| Обрабатываемые геометрии | сферы и асферы |
| Привод осей | линейный привод с водяным охлаждением |
| Привод шпинделя | шпиндель на воздушных подшипниках или на шарикоподшипниках, по выбору |
| Сжатый воздух | 6 бар (90 PSI) |
| Системы удержания | роторный патрон, вакуумный патрон, цанговый захват |
| Скорость шпинделя | шпиндель инструмента — до 100 000 об/мин |
| Управление осями | B-ось с прямым приводом и водяным охлаждением |
| Число осей | 5оси X, Z, B, Y, C |
| Шпиндели | 2 шпинделя инструмента с водяным охлаждением и прямым приводом, на воздушных или шариковых подшипниках |
| Электропитание | 3 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
