PR-150
Станок с ЧПУ для шлифования призм, наружных контуров и округления стержневых линз; интерфейс PriSyS с расчётом траектории реза.
Цена по запросу
Назначение

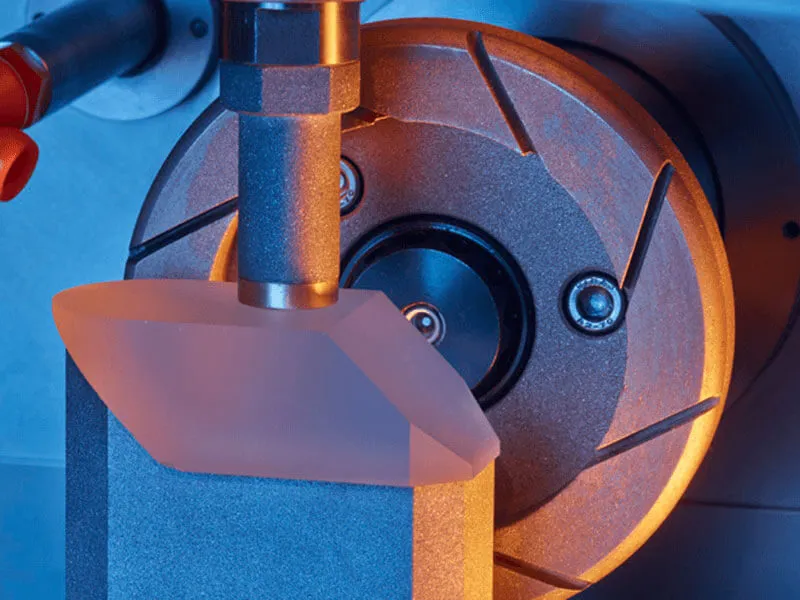

PR-150 — станок с ЧПУ для шлифования призм, наружных контуров и округления стержневых линз. Диапазон: от 5 до 150 мм по наибольшей диагонали симметричной заготовки, высота заготовки — до 90 мм. Станок обрабатывает стекло и другие хрупкие материалы; по данным производителя, модель присутствует на рынке более 20 лет.
- Интерфейс PriSyS: пошаговая настройка задания, редактируемые стандартные формы, автоматический расчёт траектории реза.
- Переменная подача, ручная оптимизация процесса и графическая симуляция для проверки задания.
- Простые зажимные приспособления для быстрой переналадки.
- Воздушный душ для очистки заготовок после шлифования.
- Опции: автоматическая загрузка HS-200, контурная обработка линз, округление стержневых линз.
При запросе уточните тип и размеры деталей, материалы и потребность в автоматизации HS-200.
Технические характеристики
| Автоматизация | автоматическая система загрузки HS-200 (опция) |
|---|---|
| Габариты (Ш×Г×В) | 1000 × 1480 × 1900 мм |
| Диапазон обработки (диаметр) | 5–150 мм по наибольшей диагонали симметричной заготовки, высота заготовки до 90 мм |
| Интерфейс | Satisloh PriSyS: пошаговая настройка заданий, редактируемые стандартные формы, автоматический расчёт траектории реза |
| Масса | 1150 кг |
| Материалы | стекло и другие хрупкие материалы |

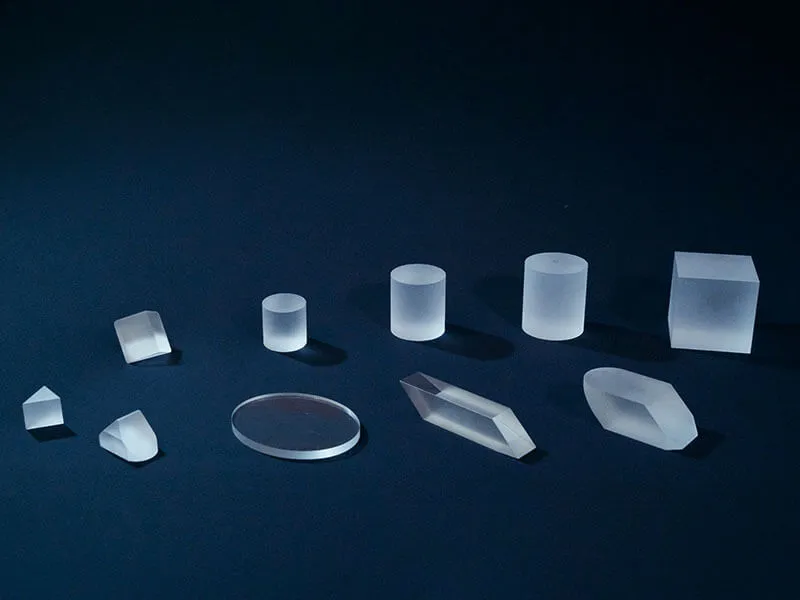

| Обрабатываемые геометрии | призмы (плоские поверхности и радиусные контуры), наружные контуры, округление стержневых линз |
| Очистка | воздушный душ для очистки заготовок после шлифования |
| Сжатый воздух | 6 бар |
| Электропитание | 7,5 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
