SPM-200
Шлифовальный станок для сфер диаметром 10–200 мм и асфер 10–300 мм, а также цилиндров, тороидов и свободных форм.
Цена по запросу
Назначение
SPM-200 — шлифовальный станок для сфер, асфер и свободных форм, а также цилиндров, тороидов и других оптических поверхностей. По данным производителя, диаметр сфер — 10–200 мм (до 300 мм с ограничениями), асфер — 10–300 мм.

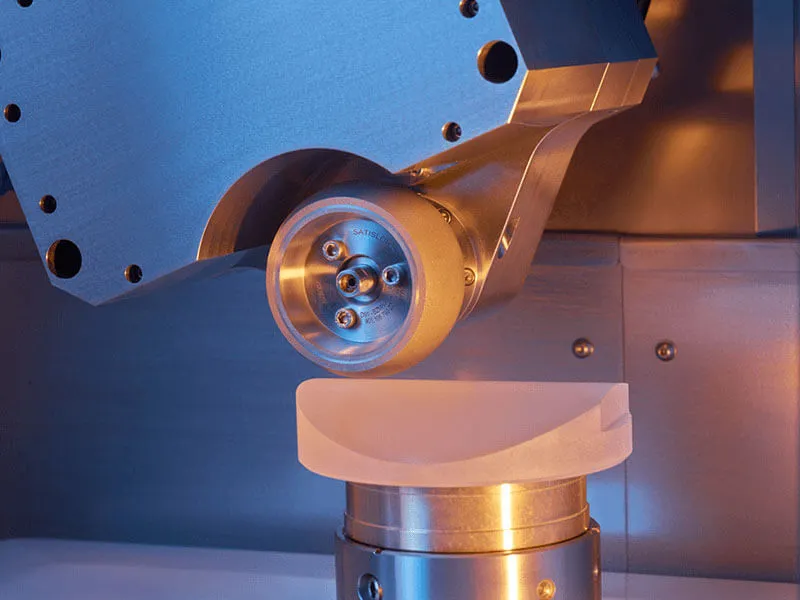

- Патентованная поворотная головка инструмента 360° с одним или двумя двойными шпинделями (до двух) и дополнительным горизонтальным шпинделем.

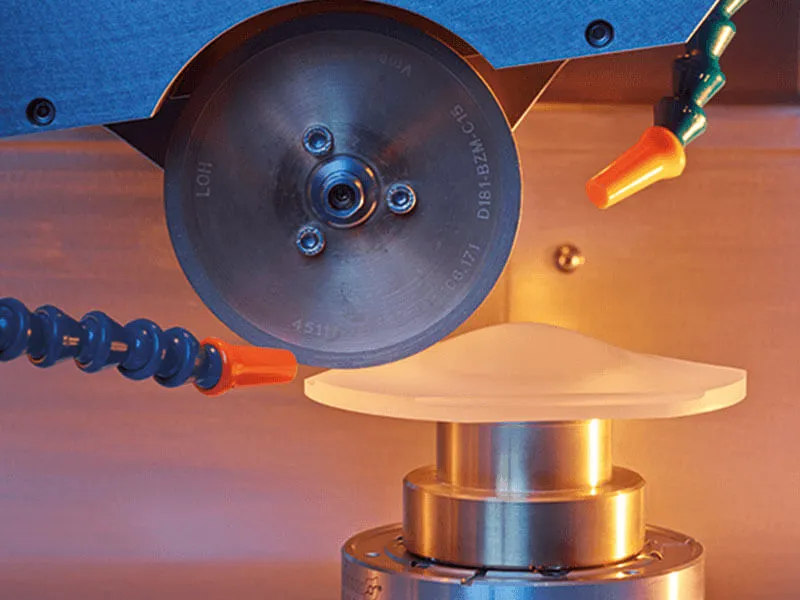

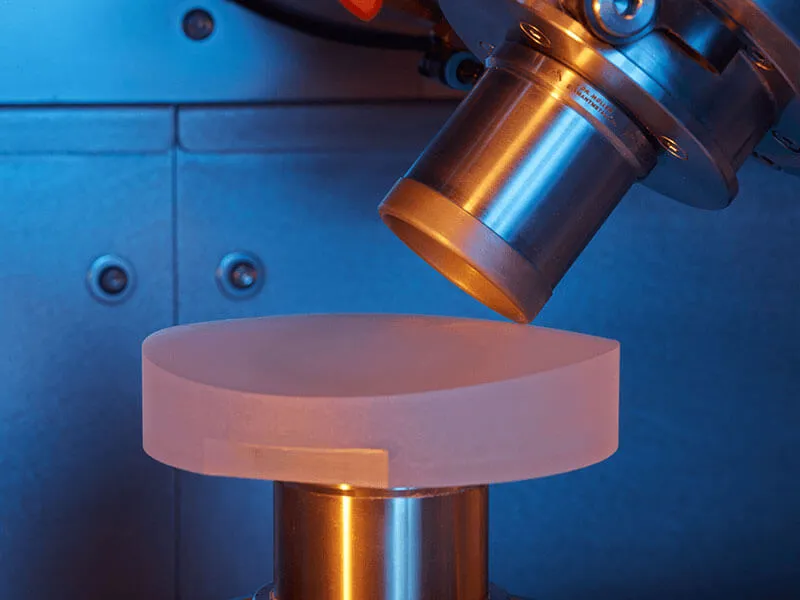

- Шлифование в режимах дискового и чашечного круга (disc / cup-wheel).
- Шпиндели и оси с прямым приводом и водяным охлаждением; расширенная ось Y; опционально воздушный шпиндель заготовки.

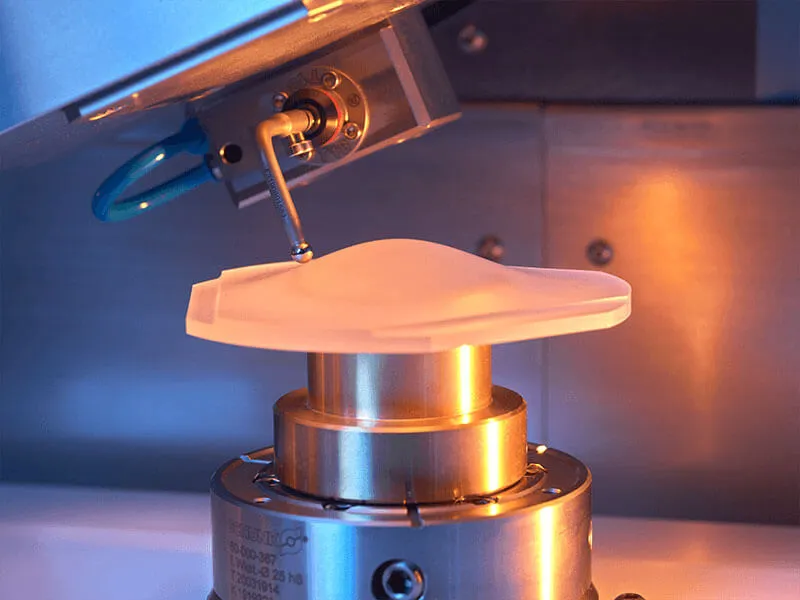

- IQS автоматически компенсирует износ инструмента; OMM (On Machine Metrology) проверяет качество асфер с мгновенной коррекцией.
- 3D-симуляция процесса; интерфейс Satisloh BaSyS.
- Основание из полимербетона и демпфирующие опоры станка.
При запросе уточните диаметры и геометрию заготовок, режимы шлифования и объём серий.
Технические характеристики
| Габариты (Ш×Г×В) | 1200 × 1850 × 1970 мм |
|---|---|
| Головка | патентованная поворотная головка инструмента 360° с одним или двумя двойными шпинделями (до двух) и дополнительным горизонтальным шпинделем |
| Диаметр, асферы | 10–300 мм |
| Диаметр, сферы | 10–200 ммдо 300 мм с ограничениями |
| Диапазон обработки (диаметр) | сферы Ø 10–200 мм (до 300 мм с ограничениями); асферы Ø 10–300 мм |
| Измерение и калибровка | OMM (On Machine Metrology): проверка качества асфер и мгновенная коррекция |
| Контроль качества | IQS (Integrated Quality control System): автоматическая компенсация износа инструмента |
| Масса | 3200 кгприблизительно |
| Обрабатываемые геометрии | сферы, асферы, цилиндры, тороиды, свободные формы и другие оптические поверхности |
| Опции | воздушный шпиндель заготовки; исполнения с 2, 3 и 4 инструментами; OMM-touch для контроля толщины по центру и формы |
| Основание | основание из полимербетона, демпфирующие опоры станка |
| Ось Y | расширенная |
| Привод осей | оси с прямым приводом и водяным охлаждением |
| Процесс | шлифование в режимах дискового и чашечного круга (disc / cup-wheel) |
| Число осей | 5 |
| Шпиндели | шпиндели с прямым приводом и водяным охлаждением |
По данным производителя. Конфигурацию уточняйте при запросе.
