SPM-50
Станок с ЧПУ для шлифования сферических и асферических заготовок Ø 5–50 мм: два инструментальных шпинделя, встроенный чиллер, система контроля качества.
Цена по запросу
Назначение
SPM-50 — станок с ЧПУ для шлифования оптических заготовок малого и среднего диаметра, от Ø 5 до Ø 50 мм. По данным производителя, он сочетает чувствительность при обработке малых линз с усилием, необходимым для больших диаметров, и позволяет выполнять предварительное и тонкое шлифование за одну установку с минимальными подповерхностными повреждениями.

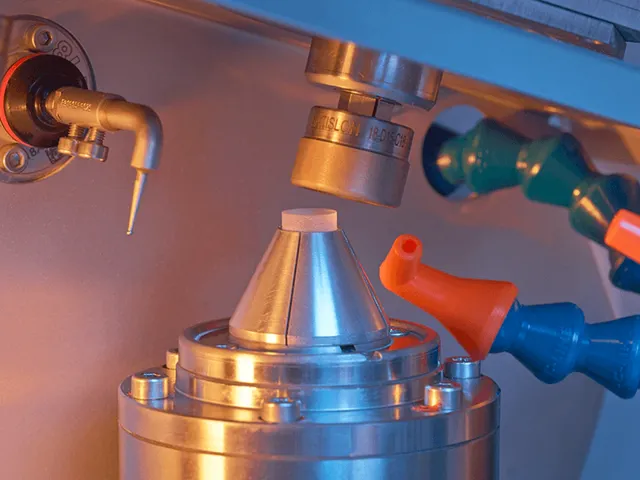

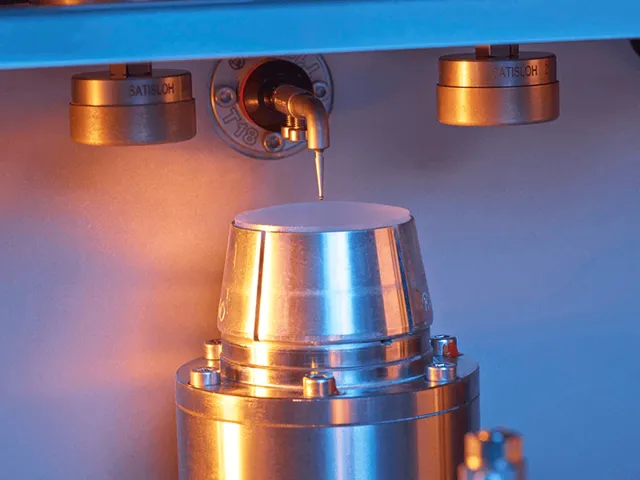

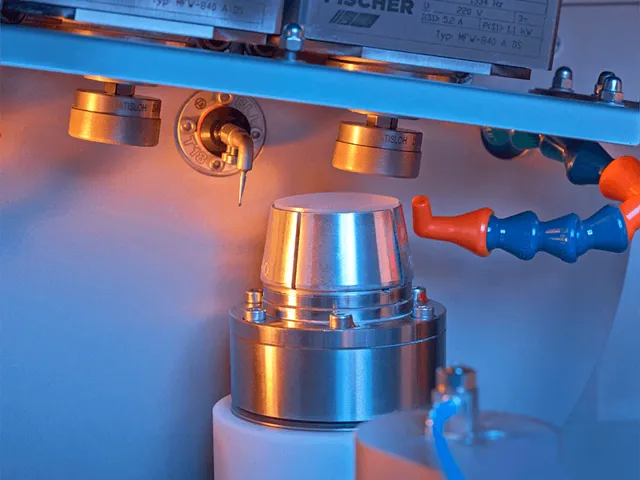

- Два инструментальных шпинделя с прямым приводом (до 40 000 об/мин); шпиндель детали — до 2500 об/мин.
- Встроенный чиллер и охлаждение осей поддерживают постоянную температуру при шлифовании.
- Прямые линейные приводы и серводвигатели с управлением подачей по осям X и Z; встроенная ось Y для точной подстройки формы; встроенная система контроля качества.
- Шлифование сфер, обработка кромки, многофункциональные фаски; асферическая обработка — опция.
- Рабочая камера с покрытием для быстрой очистки, компактные габариты.
- Интерфейс оператора Satisloh BaSyS; опционально загрузочные системы HS-30 или HS-200.
При запросе уточните диаметры и геометрию заготовок, материалы и объём серий.
Технические характеристики
| Габариты (Ш×Г×В) | 700 × 1350 × 1950 мм |
|---|---|
| Диаметр инструмента | до 50 мм |
| Диапазон обработки (диаметр) | 5–50 мм |
| Инструмент/лезвия | два инструментальных шпинделя; подсоединение инструмента Ø 6 мм; автоматический зажим инструмента |
| Интерфейс | программный интерфейс Satisloh BaSyS |
| Контроль качества | встроенная система контроля качества |
| Масса | 795 кгнетто; с загрузочной системой HS-30 — 895 кг |
| Момент шпинделя | 0,7 Н·м (момент шлифования) |
| Обрабатываемые геометрии | сферы, асферыасферическая обработка — опция |
| Опции | загрузочная система HS-30 (встроенная) или HS-200 (мобильная); ось C для формообразования; пакет ПО для асфер; RFID-считыватель для управления инструментом; 3-кулачковый прецизионный зажимной патрон |
| Оси | X, Z, B, C и регулировочная ось Y |
| Охлаждение | встроенный чиллер; шпиндель детали и инструментальные шпиндели с водяным охлаждением |
| Процесс | шлифование сферических линз; обработка асфер (опция); обработка кромки; многофункциональное снятие фасок; обработка кромки без вращательной симметрии |
| Сжатый воздух | 6 бар (90 PSI) |
| Системы удержания | цанга или вакуумный патрон, заготовка на блоке (cemented block) |
| Скорость шпинделя | шпиндель детали (ось C): до 2500 об/мин; инструментальные шпиндели: до 40 000 об/мин |
| Электропитание | 3 кВА |
По данным производителя. Конфигурацию уточняйте при запросе.
