Оборудование / Satisloh

280-PO

Компактная PVD-установка для нанесения тонкоплёночных покрытий: мелкосерийное производство линз, НИОКР, прототипирование; до 30 линз Ø 72 мм.

Цена по запросу

Запросить КП
Консультация по модели+7 343 351-08-07zakaz@sales-cncoptics.ru

Назначение

280-PO — компактная установка вакуумного напыления (PVD) тонкоплёночных покрытий. По данным производителя, она подходит для мелкосерийного производства линз, а также для НИОКР, прототипирования и отработки процессов. Ёмкость — до 30 линз Ø 72 мм; материалы — полимеры, стекло и ИК-оптика, другие по запросу.

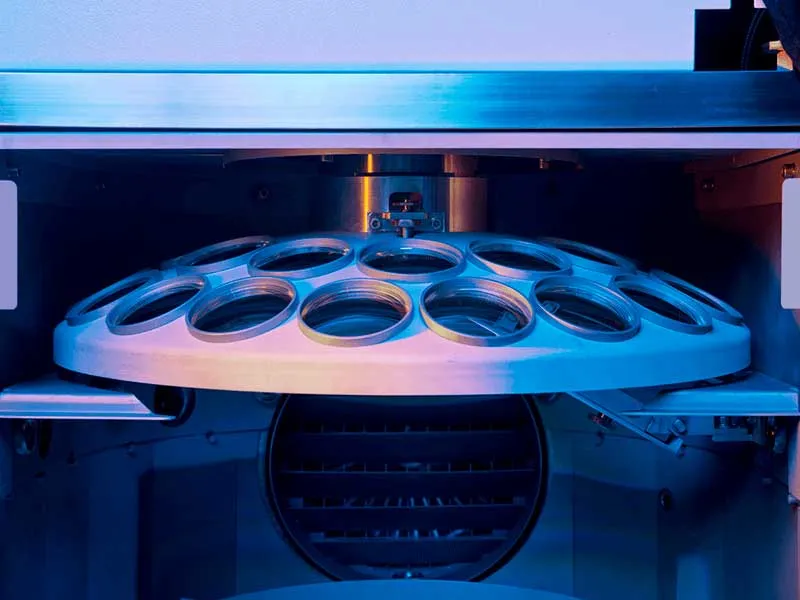

  • Держатели: купол (секторный или полный без колец), система переворота (flip-over).

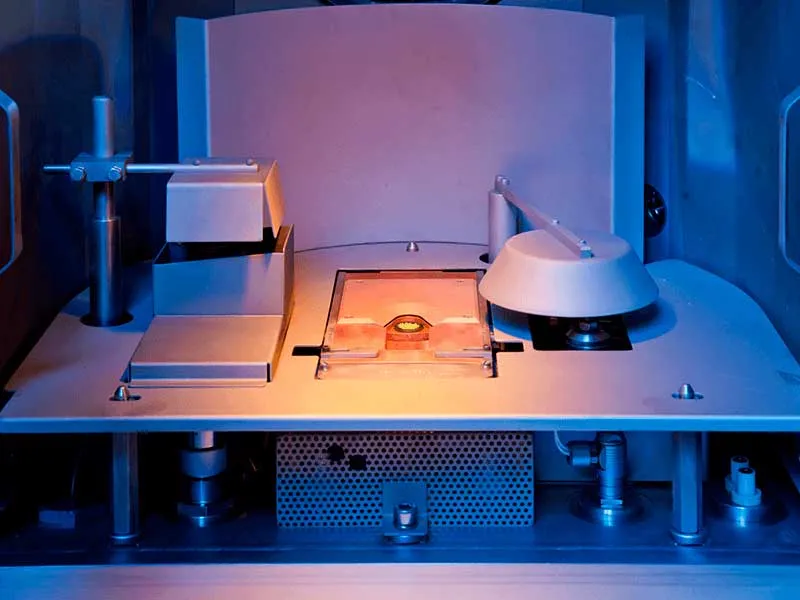

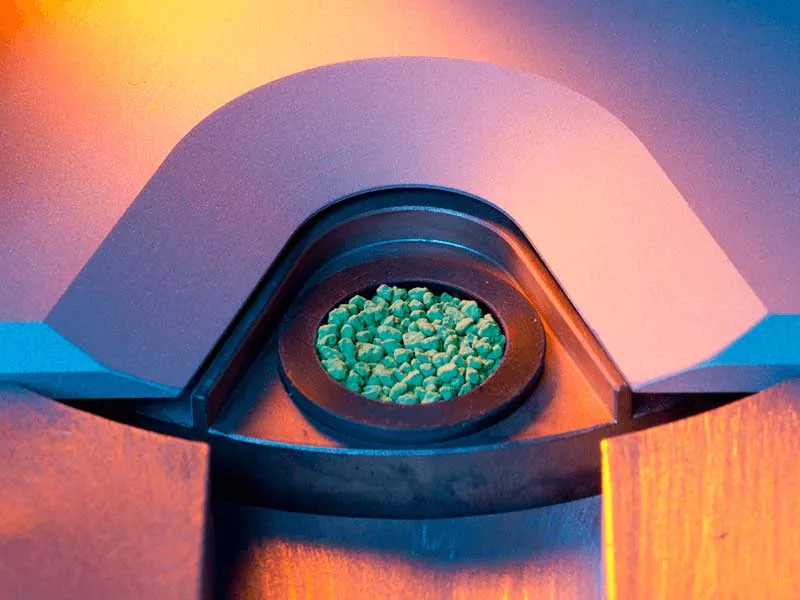

  • Один электронно-лучевой источник (EBG) с ионным ассистированием (IAD); термический резистивный источник — опция.
  • Нагрев подложек: высокотемпературный (до 300 °C) или среднетемпературный (до 150 °C) вариант.
  • Ловушка Meissner для откачки водяного пара: опция, сокращает время цикла.
  • Сенсорная панель HMI для настройки рецептов покрытия, автоматическая работа.
  • Компактные габариты: 1453 × 1481 × 2124 мм.

При запросе уточните материалы и диаметры деталей, тип покрытий и вариант источника напыления.

Технические характеристики

Технические характеристики: 280-PO
Ёмкостьдо 30 линз Ø 72 мм
Вакуумная системафорвакуумный и турбомолекулярный (1200 л/с) насосы; ловушка Meissner для откачки водяного пара (с каскадным охладителем): опция
Габариты (Ш×Г×В)1453 × 1481 × 2124 мм
Источник напыленияэлектронно-лучевой источник (EBG); термический резистивный источник: опция
Масса1150 кгприблизительно
Материалыполимеры, стекло, ИК-оптика; другие материалы по запросу
Нагрев подложеквысокотемпературный (до 300 °C) или среднетемпературный (до 150 °C) нагреватель на выбор
Опцииловушка Meissner с каскадным охладителем; спектрофотометр с ПО Total Color F+; печь дегазации для полимерной оптики; системы ультразвуковой очистки; технологии нанесения покрытий и расходные материалы
Системы удержаниякупол (секторный или полный без колец), система переворота (flip-over)
Электропитание400 В, 50/60 Гц, 3P + N + E, 15 кВА

По данным производителя. Конфигурацию уточняйте при запросе.
